709CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：9 mm，外径：24 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
709CTP4DU轴承属于超高精密角接触球轴承中的标准型产品，其内径为9毫米，外径24毫米，厚度14毫米。该型号采用接触角设计，可同时承受径向和轴向载荷，适用于高速及高精度旋转场合。
在结构上，此类轴承通常采用优质钢材制造，并经过严格的热处理工艺，以保证尺寸稳定性和耐久性。P4级精度确保了较低的运转振动与噪声，有助于提升主机的运动平稳性。部分型号还会采用特殊的润滑工艺或密封设计，以延长维护周期。
该轴承常见于精密仪器主轴、高速电主轴、医疗设备旋转模块或小型高转速传动系统中，能够满足对刚性与精度有较高要求的应用场景。选型时需结合实际工况的载荷、转速及安装条件进行综合评估。
7
0
9
C
T
P
4
D
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
9：内径代号，内径：9 mm
C：接触角 15°
T：聚酰胺树脂保持架
P4：ISO 4级精度
DU：两个万能组合
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
9：
内径代号，内径：9 mm
C：
接触角 15°
T：
聚酰胺树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合

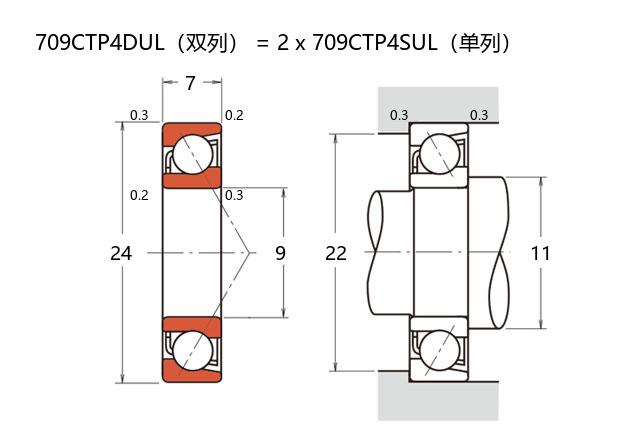

| 公称型号 | ||
| 标准钢球型 | 709CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 9 |
| 外径 | D | 24 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.2 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 7.16 |
| 基本额定静载荷 | C0r | 3.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | - | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 8.8 | |
| 作用点(mm) | ||
| a | 6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 80000 |
| 油润滑 | Oil | 120000 |
| 安装尺寸(mm) | ||
| da(min) | 11 | |
| Da(max) | 22 | |
| Db(max) | 22.6 | |
| ra(max) | 0.3 | |
| rb(max) | 0.2 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | - |
| 轻预紧 | L | - |
| 中预紧 | M | - |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.03 | ||
