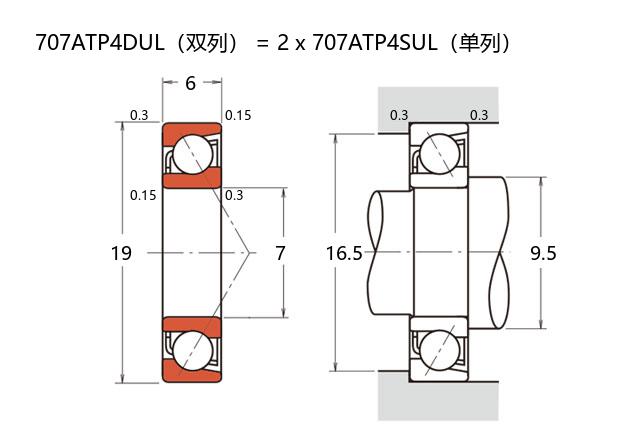

| 公称型号(标准万能配组型) | ||
| 单个 | 707ATP4SUL | |
| 对装 | 707ATP4DUL | |
| 主要尺寸(mm) | ||
| d | 7 | |
| D | 19 | |
| B | 6 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| Cr | 2.24 | |
| Cor | 0.94 | |
| 极限载荷 | ||
| 轴向(KN) | 0.375 | |
| 接触角 | ||
| (度) | 30 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 6.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | 58000 | |
| 油润滑 | 77000 | |
| 安装尺寸(mm) | ||
| da(min) | 9.5 | |
| Da(max) | 16.5 | |
| Db(max) | － | |
| ra(max) | 0.3 | |
| rb(min) | － | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 3.7 | |
| L(N) | 16 | |
| M(N) | 34 | |
| H(N) | 69 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 18 | |
| L(N/μm) | 31 | |
| M(N/μm) | 40 | |
| H(N/μm) | 52 | |
| 测量轴向游隙 | ||
| EL(μm) | 3 | |
| L(μm) | 1 | |
| M(μm) | -1 | |
| H(μm) | -4 | |
| 重量(kg) | ||
| 单个 | 0.007 | |
| 对装 | 0.014 | |
