7036CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

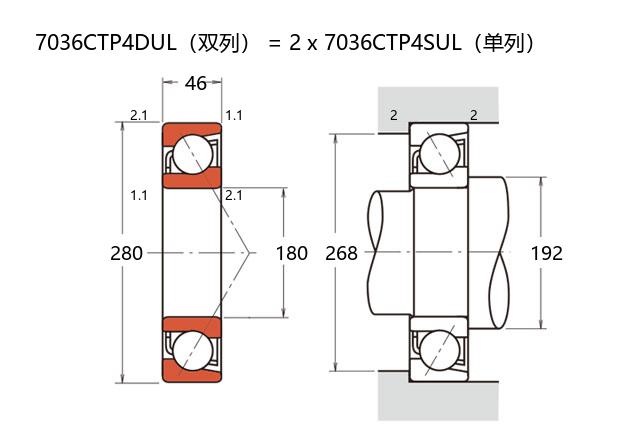

基本尺寸：内径：180 mm，外径：280 mm，厚度：92 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：双列万能配对】
7036CTP4DU是一款超高精密角接触球轴承，属于标准型系列。该轴承内径为180毫米，外径280毫米，厚度92毫米，具备较高的尺寸精度和运转稳定性。其设计能够同时承受径向和轴向联合载荷，适用于需要高刚性和精确回转精度的场合。
该轴承通常采用聚酰亚胺等材料制成的保持架，并经过特殊的选配与预紧处理，有助于降低运转噪声与温升，提升高速性能。在安装时，多建议采用面对背或面对面的配对组合方式，以更好地控制轴向游隙，确保系统的刚性。
此类轴承常见于精密机床主轴、高速电主轴、高精度回转工作台以及其他要求精密定位的工业传动领域。其性能特点满足了现代装备制造对高速度、高精度及高可靠性的需求。选用时需结合具体工况，综合考虑负载、转速及润滑条件等因素。
7
0
3
6
C
T
P
4
D
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
36：内径：180 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
DU：双列万能配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
36：
内径：180 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 标准钢球型 | 7036CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 180 |
| 外径 | D | 280 |
| 厚度（单列） | B | 46 |
| 厚度（多列） | T | 92 |
| 倒角尺寸 | r(min) | 2.1 |
| 倒角尺寸 | r1(min) | 1.1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 480 |
| 基本额定静载荷 | C0r | 552 |
| 极限载荷(KN) | ||
| 轴向-单个 | 175 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.8 | |
| 作用点(mm) | ||
| a | 53.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 4600 |
| 油润滑 | Oil | 7200 |
| 安装尺寸(mm) | ||
| da(min) | 192 | |
| Da(max) | 268 | |
| Db(max) | 273 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 938 |
| 轻预紧 | L | 1880 |
| 中预紧 | M | 4201 |
| 重预紧 | H | 8277 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 179 |
| 轻预紧 | L | 239 |
| 中预紧 | M | 342 |
| 重预紧 | H | 475 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -21 |
| 轻预紧 | L | -39 |
| 中预紧 | M | -71 |
| 重预紧 | H | -111 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 20.8 | ||
