7024CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

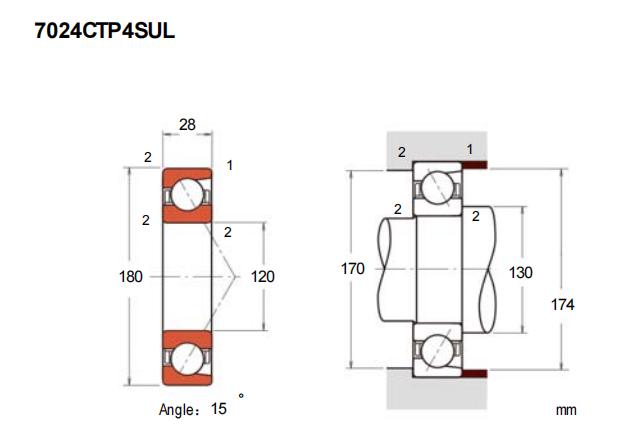

基本尺寸：内径：120 mm，外径：180 mm，厚度：28 mm。
价格区间：￥ - ￥9410.65【详情】
后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【SU：单个万能组合】
7024CTP4SU是一款符合P4级超高精度标准的角接触球轴承。其基本尺寸为内径120mm、外径180mm、厚度28mm，属于标准型结构设计。这类轴承通常采用15°或25°的接触角，能够同时承受径向和轴向联合载荷，尤其适用于轴向负荷较高的工况。
在制造工艺上，该型号通过选用高品质钢材并进行严格的热处理，以获得稳定的组织与耐磨性。保持架的设计对轴承的高速性能与运转平稳性有重要影响。后缀“C”可能表示特定的接触角或游隙规范，“TP4”通常关联于P4级的尺寸与旋转精度，而“SU”可能指向特殊的润滑或密封技术。这些细节共同保障了轴承在长期高速运转下的精度保持能力。
此类轴承常见于高刚性、高转速的主轴系统，如精密机床、电主轴及测量仪器中。其设计目标是在持续工作条件下维持较低的温升与振动水平，从而满足设备对加工精度与可靠性的要求。选型时需结合实际的负载、转速及精度需求进行综合评估。
7
0
2
4
C
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
SU：单个万能组合
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7024CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 118 |
| 基本额定静载荷 | C0r | 117 |
| 极限载荷(KN) | ||
| 轴向-单个 | 75.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.8 | |
| 作用点(mm) | ||
| a | 34.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 7700 |
| 油润滑 | Oil | 11700 |
| 安装尺寸(mm) | ||
| da(min) | 130 | |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 422 |
| 轻预紧 | L | 825 |
| 中预紧 | M | 1959 |
| 重预紧 | H | 3918 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 116 |
| 轻预紧 | L | 153 |
| 中预紧 | M | 225 |
| 重预紧 | H | 316 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -14 |
| 轻预紧 | L | -26 |
| 中预紧 | M | -50 |
| 重预紧 | H | -79 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 2.09 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7024C/P4轴承 角接触球轴承-标准型 |
HRB | 120 X 180 X 28 | 华东 | 哈尔滨 | 200 | 854.46 | ￥749.53 | |
| NSK 7024CTYNP4轴承 |
NSK | 0 | ￥0 | |||||
| NTN 7024UCG/GNP4轴承 精密角接触球 |
NTN | 120 X 180 X 28 | 华南 | 日本 | 2 | 2422.98 | ￥2053.37 | |
| NSK 7024CTYNP5轴承 标准型精密角接触球轴承 |
NSK | 120 X 180 X 28 | 华东 | 日本 | 24 | 1247.25 | ￥1005.85 | |
| NTN 7024UCG/GNP4U99轴承 精密角接触球 |
NTN | 120 X 180 X 28 | 西南 | 日本 | 20 | 2173.25 | ￥1697.85 | |
| SKF 7024 CD/P4A轴承 超精密角接触球轴承D设计 |
SKF | 120 X 180 X 28 | 华中 | 1 | 7958.62 | ￥6577.37 | ||
| FAG B7024-C-T-P4S-K5-UL轴承 超精密角接触球轴承 |
FAG | 120 X 180 X 28 | 海外 | 2 | 9410.65 | ￥8328.01 | ||
