7022CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

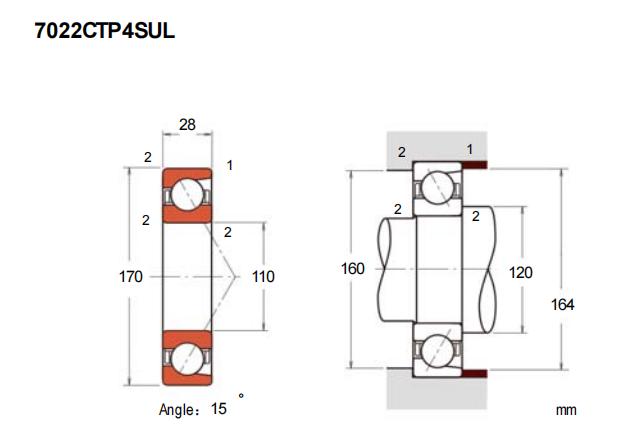

基本尺寸：内径：110 mm，外径：170 mm，厚度：28 mm。
价格区间：￥ - ￥5577.1【详情】
后缀列表：【C：15° 接触角】【T：树脂保持架】【P4：P4 级精度】【SU：单个万能组合】
7022CTP4SU是一款符合超高精密等级要求的角接触球轴承。其内径为110毫米，外径170毫米，厚度28毫米，属于标准型结构设计。该轴承采用了接触角设计，能够同时承受径向和轴向的联合载荷，尤其适用于轴向负荷较高的工况。
作为P4级超高精密轴承，其制造公差控制严格，确保了在高速旋转条件下的运行平稳性与精确性。后缀“CTP4S”通常表示在材料、游隙及热处理等方面进行了优化，以满足精密机械对低振动、低噪音和长寿命的严格要求。此类轴承常见于高刚性、高旋转精度的应用场景，例如精密机床的主轴、高速电主轴以及测量仪器等关键部位。
标准型的结构使其具备较好的通用性，能够满足多种安装布置形式的需求。在适当的润滑与维护条件下，该型号轴承有助于提升整个传动系统的刚性与效率，是精密工业设备中重要的基础元件。
7
0
2
2
C
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
C：15° 接触角
T：树脂保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
C：
15° 接触角
T：
树脂保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7022CTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 111 |
| 基本额定静载荷 | C0r | 104 |
| 极限载荷(KN) | ||
| 轴向-单个 | 68.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 15.6 | |
| 作用点(mm) | ||
| a | 32.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8300 |
| 油润滑 | Oil | 12500 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 371 |
| 轻预紧 | L | 733 |
| 中预紧 | M | 1752 |
| 重预紧 | H | 3516 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 104 |
| 轻预紧 | L | 137 |
| 中预紧 | M | 203 |
| 重预紧 | H | 285 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -13 |
| 轻预紧 | L | -25 |
| 中预紧 | M | -49 |
| 重预紧 | H | -78 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.97 | ||
