7020CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：24 mm。
价格区间：￥ - ￥5370.88【详情】
后缀列表：【C：15° 接触角】【T：树脂保持架】【P4：P4 级精度】【SU：单个万能组合】
7020CTP4SU是一款高精密角接触球轴承，属于标准型系列。其基本尺寸为内径100毫米、外径150毫米、厚度24毫米。该轴承设计用于同时承受径向和轴向联合载荷，其接触角特性使其特别适合高速旋转的应用场景。
该型号中的“CTP4”标识通常暗示了轴承的精度等级、内部结构及保持架类型。P4级精度确保了轴承在高速运转下的低振动与低噪音性能，具备良好的运行稳定性。聚酰胺树脂保持架有助于减小摩擦和温升，适应较高的转速要求。此类轴承常应用于对旋转精度和刚性有较高要求的场合，例如精密机床的主轴、电主轴以及高要求的工业机器人关节等。
在安装和使用时，需注意角接触球轴承通常需要以预紧的方式成对或组合安装，以获取最佳的系统刚度和精度。该型号轴承的选型需结合实际工况的载荷、转速及精度需求进行综合评估。
7
0
2
0
C
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
C：15° 接触角
T：树脂保持架
P4：P4 级精度
SU：单个万能组合
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
C：
15° 接触角
T：
树脂保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 标准钢球型 | 7020CTP4SU | |

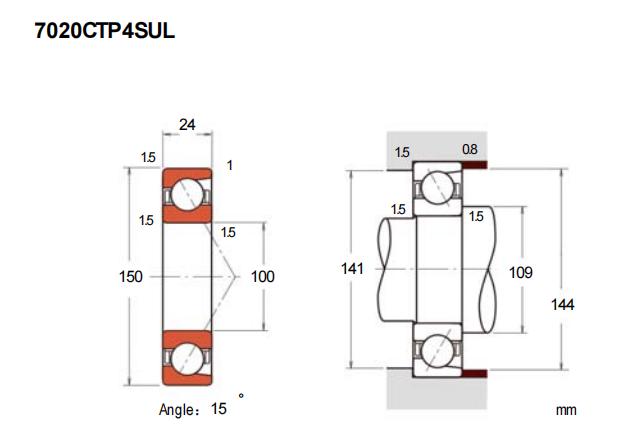

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 79 |
| 基本额定静载荷 | C0r | 77 |
| 极限载荷(KN) | ||
| 轴向-单个 | 49 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 16 | |
| 作用点(mm) | ||
| a | 28.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 9200 |
| 油润滑 | Oil | 14000 |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 282 |
| 轻预紧 | L | 534 |
| 中预紧 | M | 1278 |
| 重预紧 | H | 2572 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 97 |
| 轻预紧 | L | 126 |
| 中预紧 | M | 187 |
| 重预紧 | H | 264 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | -9 |
| 轻预紧 | L | -18 |
| 中预紧 | M | -37 |
| 重预紧 | H | -60 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 1.27 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7020C/P4轴承 角接触球轴承-标准型 |
HRB | 100 X 150 X 24 | 华东 | 哈尔滨 | 200 | 549.82 | ￥462.03 | |
| KOYO 7020C-5GLFGP4轴承 精密角接触球轴承 |
KOYO | 100 X 150 X 24 | 华东 | 进口 | 4 | 1041.35 | ￥946.68 | |
| NSK 7020CTYNSULP4轴承 标准型精密角接触球轴承 |
NSK | 100 X 150 X 24 | 华东 | 日本 | 85 | 1908.15 | ￥1617.08 | |
| NTN 7020UCG/GNP4轴承 精密角接触球 |
NTN | 100 X 150 X 24 | 东北 | 日本 | 175 | 1074.28 | ￥926.1 | |
| KOYO 7020C-5GL FGP4U00轴承 精密角接触球轴承 |
KOYO | 100 X 150 X 24 | 华东 | 日本 | 50 | 1224.08 | ￥956.31 | |
| NTN 7020UCG/GNP4U99轴承 精密角接触球 |
NTN | 100 X 150 X 24 | 华东 | 日本 | 36 | 1012.54 | ￥823.2 | |
| SKF 7020 CD/P4A轴承 超精密角接触球轴承D设计 |
SKF | 100 X 150 X 24 | 华北 | 意大利 | 5 | 1713.29 | ￥1543.5 | |
| FAG B7020C.P4.UL轴承 超精密角接触球轴承 |
FAG | 100 X 150 X 24 | 华南 | 2 | 2148.55 | ￥1852.2 | ||
