| 公称型号(标准万能配组型) | ||
| 单个 | 7009ATP4SUL | |
| 对装 | 7009ATP4DUL | |

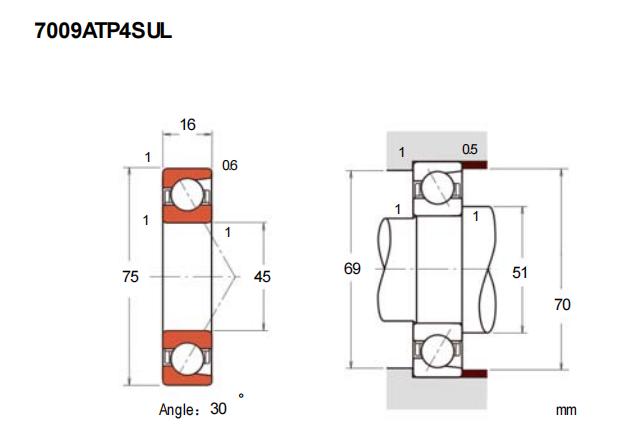

| 主要尺寸(mm) | ||
| d | 45 | |
| D | 75 | |
| B | 16 | |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| Cr | 23.4 | |
| Cor | 17.7 | |
| 极限载荷 | ||
| 轴向(KN) | 11.1 | |
| 接触角 | ||
| (度) | 30 | |
| 系数 | ||
| f0 | － | |
| 作用点 | ||
| a(mm) | 25.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | 12500 | |
| 油润滑 | 16700 | |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(min) | 0.5 | |
| 预紧力(DU,DB,DF) | ||
| EL(N) | 49 | |
| L(N) | 227 | |
| M(N) | 482 | |
| H(N) | 1178 | |
| 轴向刚度(DU,DB,DF) | ||
| EL(N/μm) | 105 | |
| L(N/μm) | 176 | |
| M(N/μm) | 231 | |
| H(N/μm) | 324 | |
| 测量轴向游隙 | ||
| EL(μm) | 0 | |
| L(μm) | -5 | |
| M(μm) | -10 | |
| H(μm) | -20 | |
| 重量(kg) | ||
| 单个 | 0.241 | |
| 对装 | 0.482 | |
