7004CTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：12 mm。
价格区间：￥ - ￥1088.48【详情】
后缀列表：【C：接触角 15°】【T：聚酰胺树脂保持架】【P4：ISO 4级精度】【SU：单列万能配对】
7004CTP4SU是一款标准型精密角接触球轴承，内径为20毫米，外径42毫米，厚度12毫米。该轴承属于超高精密等级，主要设计用于同时承受径向和轴向联合载荷，尤其适用于高速旋转及要求高运行精度的场合。
此类轴承的接触角设计使其具备较高的轴向承载能力，并且通过优化内部结构及选用优质材料，在运转平稳性和使用寿命方面表现出色。7004CTP4SU通常经过特殊的热处理和精密的磨削加工，以保证尺寸稳定性和低噪音、低振动特性。其精度等级符合P4级标准，能够满足机床主轴、电主轴、精密仪器及高速电机等应用场景对旋转精度的严苛要求。
在安装时，通常建议采用配对使用的方式，以更好地控制轴向游隙，提高系统刚性。该型号轴承在适当的润滑和清洁环境下，能够发挥稳定的性能，适用于中等载荷和较高转速的工况条件。
7
0
0
4
C
T
P
4
S
U
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：接触角 15°
T：聚酰胺树脂保持架
P4：ISO 4级精度
SU：单列万能配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
接触角 15°
T：
聚酰胺树脂保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 标准钢球型 | 7004CTP4SU | |

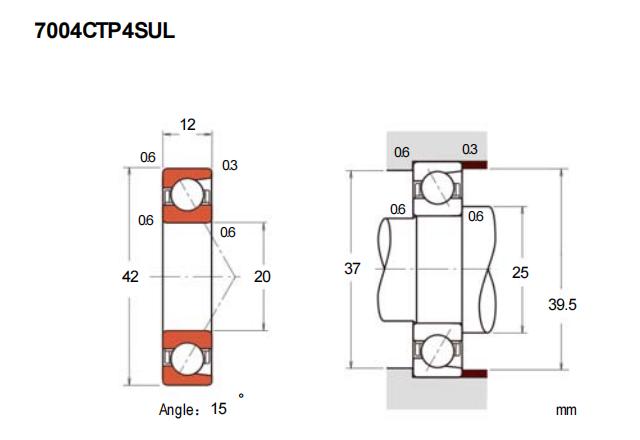

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.7 |
| 基本额定静载荷 | C0r | 6.55 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4.8 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 14 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37100 |
| 油润滑 | Oil | 56500 |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 49 |
| 中预紧 | M | 119 |
| 重预紧 | H | 244 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 21 |
| 轻预紧 | L | 28 |
| 中预紧 | M | 42 |
| 重预紧 | H | 59 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -4 |
| 中预紧 | M | -12 |
| 重预紧 | H | -22 |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.067 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7004CETA/P4轴承 角接触球轴承-标准型 |
HRB | 20 X 42 X 12 | 华东 | 哈尔滨 | 60 | 73.72 | ￥61.95 | |
| KOYO 7004C-5GLFGP4轴承 |
KOYO | 0 | ￥0 | |||||
| NSK 7004CTYNP4轴承 标准型精密角接触球轴承 |
NSK | 20 X 42 X 12 | 华东 | 日本 | 174 | 209.11 | ￥190.1 | |
| NTN 7004CP4轴承 |
NTN | 0 | ￥0 | |||||
| NSK 7004CTYNSULP5轴承 标准型精密角接触球轴承 |
NSK | 20 X 42 X 12 | 华东 | 日本 | 1 | 226.69 | ￥175.73 | |
| KOYO 7004C PA GL轴承 精密角接触球轴承 |
KOYO | 20 X 42 X 12 | 华南 | 2 | 405.99 | ￥369.08 | ||
| NTN 7004CP4 N轴承 精密角接触球 |
NTN | 20 X 42 X 12 | 华北 | 日本 | 46 | 173.39 | ￥137.61 | |
| SKF 7004 CD/P4A轴承 超精密角接触球轴承D设计 |
SKF | 20 X 42 X 12 | 华北 | 意大利 | 8 | 679.14 | ￥617.4 | |
| FAG B7004-C-T-P4S-K5-UL轴承 超精密角接触球轴承 |
FAG | 20 X 42 X 12 | 海外 | 进口产地 | 15 | 831.82 | ￥710.96 | |
