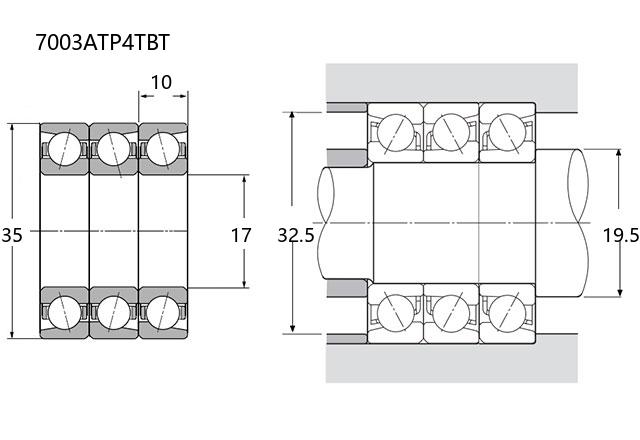

7003ATP4TBT轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：35 mm，厚度：30 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：30° 接触角】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【TBT：三列背靠背串联（<>>）配对】
7
0
0
3
A
T
P
4
T
B
T
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
03：内径：17 mm
A：30° 接触角
T：聚酰胺尼龙保持架
P4：P4 级精度
TBT：三列背靠背串联（<>>）配对
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
03：
内径：17 mm
A：
30° 接触角
T：
聚酰胺尼龙保持架
P4：
P4 级精度
TBT：
三列背靠背串联（<>>）配对
| 公称型号 | ||
| 标准钢球型 | 7003ATP4TBT | |
| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 35 |
| 厚度（单列） | B | 10 |
| 厚度（多列） | T | 30 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.2 |
| 基本额定静载荷 | C0r | 10.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.59 | |
| 接触角 | ||
| 度 | ° | 30 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 12.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 28900 |
| 油润滑 | Oil | 38500 |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 32.5 | |
| Db(max) | 33.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 116 |
| 中预紧 | M | 251 |
| 重预紧 | H | 422 |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 54 |
| 轻预紧 | L | 92 |
| 中预紧 | M | 123 |
| 重预紧 | H | 151 |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -10 |
| 重预紧 | H | -15 |
| 轴承组合 | ||
| 方式 | <>> | |
| 列数 | 3 | |
| 重量(Kg) | ||
| 0.12 | ||
