AC7304CSN轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：15 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷材质】后缀列表：【C：接触角 15°】【SN：氮化硅（Si3N4）材质】
AC7304CSN是一款AC7000系列全陶瓷角接触球轴承，其基本尺寸为内径20毫米、外径52毫米、厚度15毫米。该轴承的滚动体与内外圈均采用氮化硅陶瓷材料制造，这种材质赋予了轴承一系列区别于传统钢制轴承的特性。
氮化硅陶瓷具有低密度、高硬度和优良的耐腐蚀性，使得轴承在高速运转时离心力小，有助于降低温升和振动。同时，该材料具备自润滑特性，在难以润滑或某些特殊工况下能表现出较好的适应性。其非磁性与电绝缘性也扩展了轴承在特定领域的应用潜力。作为角接触球轴承，AC7304CSN设计用于承受联合载荷，尤其适用于以轴向载荷为主的场合。
此类全陶瓷轴承常见于对速度、耐腐蚀或非磁性有较高要求的环境，例如在一些精密仪器、特种电机或特殊化工设备中可能有所应用。需要注意的是，陶瓷材料的抗冲击韧性通常不及高强度轴承钢，因此其适用性需结合具体工况条件进行综合评估。
A
C
7
3
0
4
C
S
N
AC：全陶瓷材质
7：角接触球轴承
3：尺寸系列：中窄 03 系列
04：内径：20 mm
C：接触角 15°
SN：氮化硅（Si3N4）材质
AC：
全陶瓷材质
7：
角接触球轴承
3：
尺寸系列：中窄 03 系列
04：
内径：20 mm
C：
接触角 15°
SN：
氮化硅（Si3N4）材质

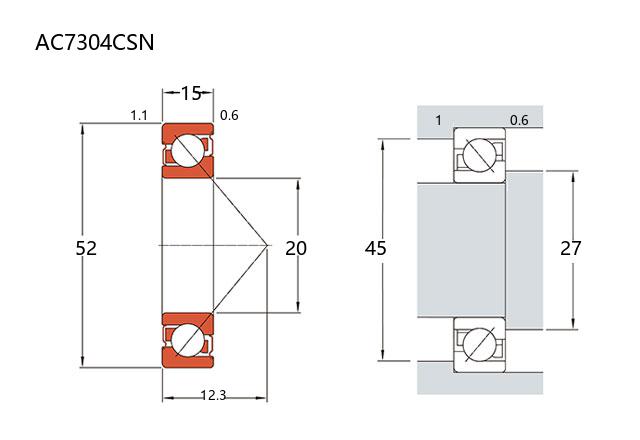

| 公称型号 | ||
| 全陶瓷型 | AC7304CSN | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 52 |
| 厚度 | B | 15 |
| r(min) | 1.1 | |
| r1(min) | 0.6 | |
| 接触角 | ||
| α(度) | 15° | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.5 |
| 基本额定静载荷 | Cor | 9.95 |
| 系数 | ||
| f0 | 12.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | 23000 | |
| 油润滑 | 31000 | |
| 载荷中心(mm) | ||
| a(单列) | 12.3 | |
| 安装尺寸(mm) | ||
| da(min) | 27 | |
| Da(max) | 45 | |
| ra(max) | 1 | |
| db(min) | 25 | |
| Db(max) | 47 | |
| rb(max) | 0.6 | |
| 材质 | ||
| 套圈 | Si3N4 | |
| 滚动体 | Si3N4 | |
| 保持架 | PEEK/PTFE/PA66 | |
| 重量(kg) | ||
| 单列 | 0.06 | |
