AC709CSN轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：9 mm，外径：24 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷材质】后缀列表：【C：接触角 15°】【SN：氮化硅（Si3N4）材质】
AC709CSN是一款AC系列角接触球轴承，其内外圈及滚动体均采用氮化硅（Si3N4）全陶瓷材料制造。该型号轴承内径为9毫米，外径为24毫米，厚度为7毫米，属于超轻系列产品，具有结构紧凑的特点。
全陶瓷材质使其具备一系列优势性能。例如，氮化硅材料密度低于钢，有助于降低高速运转时的离心力，减少摩擦温升，提升极限转速。同时，该材料硬度高、耐磨性好，有助于在润滑条件不佳或存在轻微污染的环境中延长使用寿命。其固有的电绝缘性和耐腐蚀性，也使其适用于可能存在电蚀或接触腐蚀性介质的工况。
此类轴承常应用于对速度、耐温和化学稳定性有较高要求的场合，如高速主轴、精密仪器及特殊工业设备中。需要注意的是，陶瓷材料的性能表现与具体工作条件密切相关，实际应用效果需结合负载、润滑和配合精度等因素综合评估。正确安装与维护是确保其性能稳定发挥的关键。
A
C
7
0
9
C
S
N
AC：全陶瓷材质
7：角接触球轴承
0：尺寸系列：超轻 10 系列
9：内径代号，内径：9 mm
C：接触角 15°
SN：氮化硅（Si3N4）材质
AC：
全陶瓷材质
7：
角接触球轴承
0：
尺寸系列：超轻 10 系列
9：
内径代号，内径：9 mm
C：
接触角 15°
SN：
氮化硅（Si3N4）材质

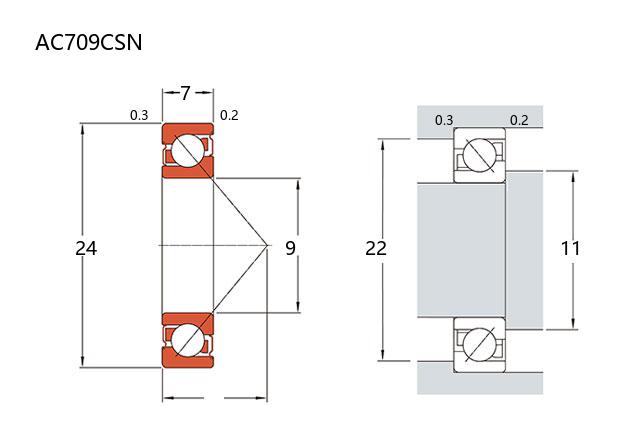

| 公称型号 | ||
| 全陶瓷型 | AC709CSN | |
| 主要尺寸(mm) | ||
| 内径 | d | 9 |
| 外径 | D | 24 |
| 厚度 | B | 7 |
| r(min) | 0.3 | |
| r1(min) | 0.2 | |
| 接触角 | ||
| α(度) | 15° | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.58 |
| 基本额定静载荷 | Cor | 1.6 |
| 系数 | ||
| f0 | 8.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | 80000 | |
| 油润滑 | 120000 | |
| 载荷中心(mm) | ||
| a(单列) | ||
| 安装尺寸(mm) | ||
| da(min) | 11 | |
| Da(max) | 22 | |
| ra(max) | 0.3 | |
| db(min) | ||
| Db(max) | 22.6 | |
| rb(max) | 0.2 | |
| 材质 | ||
| 套圈 | Si3N4 | |
| 滚动体 | Si3N4 | |
| 保持架 | PEEK/PTFE/PA66 | |
| 重量(kg) | ||
| 单列 | 0.006 | |
