AC709ACSN轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：9 mm，外径：24 mm，厚度：7 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷材质】后缀列表：【AC：25° 接触角】【SN：氮化硅（Si3N4）材质】
AC709ACSN是一种采用氮化硅（Si3N4）全陶瓷材料制造的角接触球轴承，其基本尺寸为内径9毫米、外径24毫米、厚度7毫米。该轴承属于AC7000系列的全陶瓷型产品，滚动体与内外圈均由高性能陶瓷材料构成。
氮化硅陶瓷材质赋予了该轴承一系列优良特性。其密度低于钢制轴承，有助于降低高速运转时的离心力，从而减少摩擦生热。同时，陶瓷材料具有较低的热膨胀系数，在温度变化较大的工况下能保持稳定的内部游隙。该材质还表现出优异的电绝缘性能，可避免电流通过时对滚道造成的电蚀损伤。此外，氮化硅的硬度高、耐磨损，且在润滑条件不良时具备一定的自润滑能力。
这类轴承常见于对转速、耐温或绝缘有较高要求的应用场景，例如高速电主轴、牙科手机或一些特殊的仪器仪表领域。其设计能够承受径向和轴向的联合载荷，适用于需要较高刚性和精确旋转精度的场合。由于材质特性，它比较适合在存在腐蚀性介质或真空等特殊环境中运行。
A
C
7
0
9
A
C
S
N
AC：全陶瓷材质
7：角接触球轴承
0：尺寸系列：超轻 10 系列
9：内径代号，内径：9 mm
AC：25° 接触角
SN：氮化硅（Si3N4）材质
AC：
全陶瓷材质
7：
角接触球轴承
0：
尺寸系列：超轻 10 系列
9：
内径代号，内径：9 mm
AC：
25° 接触角
SN：
氮化硅（Si3N4）材质
| 公称型号 | ||
| 全陶瓷型 | AC709ACSN | |

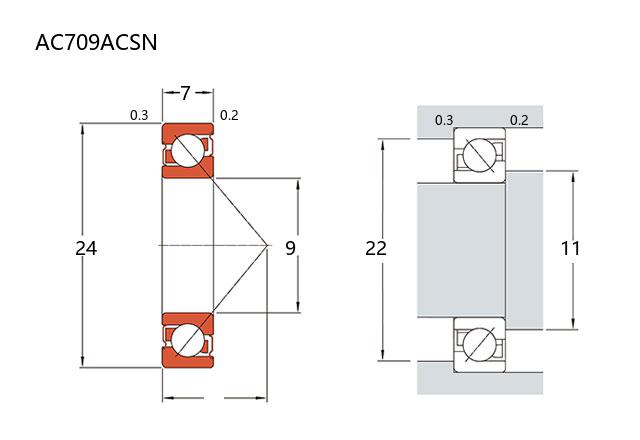

| 主要尺寸(mm) | ||
| 内径 | d | 9 |
| 外径 | D | 24 |
| 厚度 | B | 7 |
| r(min) | 0.3 | |
| r1(min) | 0.2 | |
| 接触角 | ||
| α(度) | 25° | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 3.45 |
| 基本额定静载荷 | Cor | 1.53 |
| 系数 | ||
| f0 | – | |
| 限制速度(rpm) | ||
| 脂润滑 | 75000 | |
| 油润滑 | 110000 | |
| 载荷中心(mm) | ||
| a(单列) | ||
| 安装尺寸(mm) | ||
| da(min) | 11 | |
| Da(max) | 22 | |
| ra(max) | 0.3 | |
| db(min) | ||
| Db(max) | 22.6 | |
| rb(max) | 0.2 | |
| 材质 | ||
| 套圈 | Si3N4 | |
| 滚动体 | Si3N4 | |
| 保持架 | PEEK/PTFE/PA66 | |
| 重量(kg) | ||
| 单列 | 0.006 | |
