7202BTNDT轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：15 mm，外径：35 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：40° 接触角】【TN：聚酰胺树脂（尼龙）保持架】【DT：双列串联（<<或>>）配对】
7202BTNDT属于精密角接触球轴承，其基本尺寸为内径15mm、外径35mm、厚度22mm。该型号的关键特征在于“DT配对”设计，即两套单体轴承以背对背形式组合，并由制造商进行预调游隙与预载荷的精确匹配。这种配对方式能够有效提高轴承组的整体刚性，并改善其在承受倾覆力矩或复合载荷时的运行稳定性。
角接触球轴承的设计使其能够同时承受径向与轴向联合载荷，接触角的存在是其实现这一功能的基础。7202BTNDT的尺寸规格使其常见于空间受限但对旋转精度和刚性有较高要求的应用场景，例如小型机床主轴、高频电机或精密传动系统中。配对供货的形式简化了安装流程，确保了成对轴承的配合性能，有助于维持传动系统的同轴度并减少振动。
该轴承的制造通常遵循P0、P6或P5等精度等级，以满足不同工况下的性能需求。在使用时需注意配对轴承应整体安装与拆卸，以保持其预设定性能。合理的润滑与密封设计对于确保其长期稳定运行亦至关重要。
7
2
0
2
B
T
N
D
T
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
02：内径：15 mm
B：40° 接触角
TN：聚酰胺树脂（尼龙）保持架
DT：双列串联（<<或>>）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
02：
内径：15 mm
B：
40° 接触角
TN：
聚酰胺树脂（尼龙）保持架
DT：
双列串联（<<或>>）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7202BWDT | |
| 尼龙 | 7202BTNDT | |
| 车削铜 | 7202BMDT | |

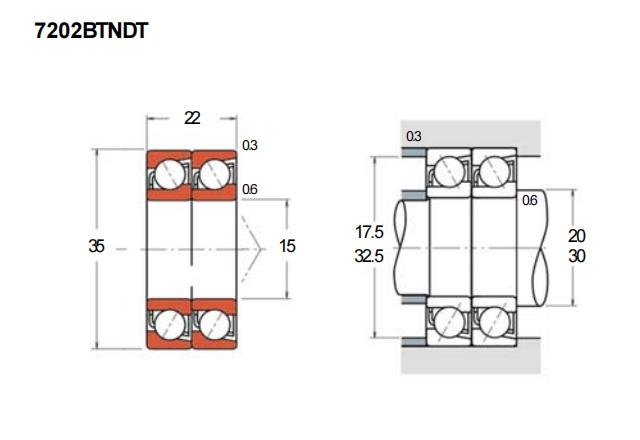

| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 35 |
| 宽度 | T=(2B) | 22 |
| B | 11 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 12.9 |
| 基本额定静载荷 | Cor(双列) | 8.6 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 10000 | |
| 油润滑 | 14000 | |
| 载荷中心(mm) | ||
| a(参考单列) | 16 | |
| 安装尺寸(mm) | ||
| da(min) | 20 | |
| Da(max) | 30 | |
| ra(max) | 0.6 | |
| db(min) | 17.5 | |
| Db(max) | 32.5 | |
| rb(max) | 0.3 | |
| 重量(kg) | ||
| 双列 | 0.092 | |
