7201BTNDT轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：12 mm，外径：32 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：40° 接触角】【TN：聚酰胺树脂（尼龙）保持架】【DT：双列串联（<<或>>）配对】
7201BTNDT型轴承属于角接触球轴承，采用DT配对方式。其基本尺寸为内径12mm、外径32mm、厚度20mm。该型号后缀组合具有特定技术含义：通常“B”代表接触角为40度，“TN”表示工程塑料保持架，“DT”则指明两套轴承以串联方式配对提供，以满足特定的轴向刚度与预载荷要求。
此类配对轴承在设计上能够承受联合载荷，尤其适用于需承受较高轴向负荷或需提高轴向刚度的应用场景。配对安装形式有助于优化轴承系统的内部游隙与运行精度，常见于对旋转精度有一定要求的精密传动结构。在机床主轴、小型电机或精密仪器等设备中可见其应用。
需要说明的是，轴承的具体性能与使用寿命受安装配合、润滑条件、工作转速及实际载荷等多种因素影响。在选型与使用时，建议结合实际工况并参考制造商提供的完整技术资料进行综合评估。
7
2
0
1
B
T
N
D
T
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
01：内径：12 mm
B：40° 接触角
TN：聚酰胺树脂（尼龙）保持架
DT：双列串联（<<或>>）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
01：
内径：12 mm
B：
40° 接触角
TN：
聚酰胺树脂（尼龙）保持架
DT：
双列串联（<<或>>）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7201BWDT | |
| 尼龙 | 7201BTNDT | |
| 车削铜 | 7201BMDT | |

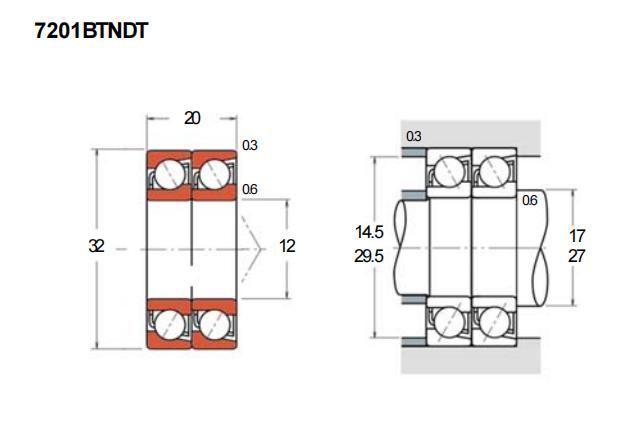

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 32 |
| 宽度 | T=(2B) | 20 |
| B | 10 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 12.1 |
| 基本额定静载荷 | Cor(双列) | 7.5 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 12000 | |
| 油润滑 | 16000 | |
| 载荷中心(mm) | ||
| a(参考单列) | 14.2 | |
| 安装尺寸(mm) | ||
| da(min) | 17 | |
| Da(max) | 27 | |
| ra(max) | 0.6 | |
| db(min) | 14.5 | |
| Db(max) | 29.5 | |
| rb(max) | 0.3 | |
| 重量(kg) | ||
| 双列 | 0.076 | |
