7200BWDT轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：10 mm，外径：30 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：40° 接触角】【W：钢板冲压冠形保持架】【DT：双列串联（<<或>>）配对】
7200BWDT是一款角接触球轴承，其基本尺寸为内径10毫米、外径30毫米、厚度18毫米。该轴承属于角接触球轴承类别中的DT配对形式，通常由两个单列角接触球轴承以背对背方式组合而成，这种结构有助于承受双向的轴向载荷和一定的径向负荷。
BW后缀通常表示轴承带有冲压钢保持架，并采用窗式结构设计，有助于在高速运转时减少摩擦和热量产生，同时保持良好的润滑剂滞留能力。DT配对方式增强了轴承组的刚性，使其适用于需要较高运行精度的场合，例如小型机床主轴、精密仪器或电动工具等。这种配对方式可以提供预设定的接触角，有助于优化载荷分布，提升轴承在复杂受力状态下的性能稳定性。
在精度等级方面，该型号可覆盖P0、P6、P5等不同级别，用户可根据实际工况对旋转精度和运行平稳性的要求进行选择。安装时需注意轴向预紧力的调整，以确保配对轴承的载荷均匀分布，从而延长使用寿命。其紧凑的尺寸设计使其在空间受限的装配环境中具有一定优势。
7
2
0
0
B
W
D
T
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
00：内径：10 mm
B：40° 接触角
W：钢板冲压冠形保持架
DT：双列串联（<<或>>）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
00：
内径：10 mm
B：
40° 接触角
W：
钢板冲压冠形保持架
DT：
双列串联（<<或>>）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7200BWDT | |
| 尼龙 | 7200BTNDT | |
| 车削铜 | 7200BMDT | |

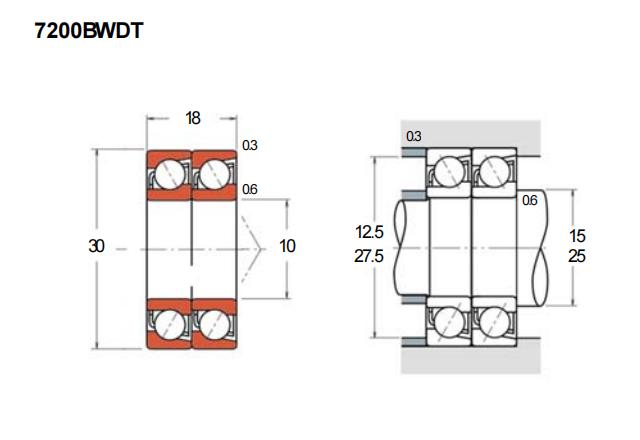

| 主要尺寸(mm) | ||
| 内径 | d | 10 |
| 外径 | D | 30 |
| 宽度 | T=(2B) | 18 |
| B | 9 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 8.1 |
| 基本额定静载荷 | Cor(双列) | 5 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 13000 | |
| 油润滑 | 18000 | |
| 载荷中心(mm) | ||
| a(参考单列) | 12.9 | |
| 安装尺寸(mm) | ||
| da(min) | 15 | |
| Da(max) | 25 | |
| ra(max) | 0.6 | |
| db(min) | 12.5 | |
| Db(max) | 27.5 | |
| rb(max) | 0.3 | |
| 重量(kg) | ||
| 双列 | 0.064 | |
