7316ATNDF轴承
类型:【角接触球轴承 - 角接触球轴承】
基本尺寸:内径:80 mm,外径:170 mm,厚度:78 mm。
价格区间:¥ - ¥627.51【详情】
后缀列表:【A:接触角 30°】【TN:尼龙聚酰胺树脂保持架】【DF:双列面对面(\ /)配对】
7316ATNDF是一款角接触球轴承,其基本尺寸为内径80毫米、外径170毫米、厚度78毫米。该轴承属于角接触球轴承系列,并采用DF配对方式制造,通常可达到P0、P6或P5级的精度等级。
角接触球轴承的设计使其能够同时承受径向负荷和轴向负荷,其中DF配对(即两套轴承以背对背形式配置)有助于提高轴承组的刚性和承受双向轴向负荷及倾覆力矩的能力。这种结构通常适用于对旋转精度和运行稳定性有较高要求的场合。该型号轴承可能采用尼龙保持架等设计,以适应中高速运转工况。
在应用方面,这类轴承常见于机床主轴、汽车变速箱、高频电机或一些工业减速器等装备中,其尺寸规格使其能够满足中等负荷和转速的需求。选型时需结合实际的负荷条件、速度范围及预期使用寿命等工况进行综合评估。轴承的安装与润滑条件对其性能表现和使用寿命有显著影响,建议遵循相应的技术规范进行操作。
7
3
1
6
A
T
N
D
F
7:角接触球轴承
3:尺寸系列:中窄 03 系列
16:内径:80 mm
A:接触角 30°
TN:尼龙聚酰胺树脂保持架
DF:双列面对面(\ /)配对
7:
角接触球轴承
3:
尺寸系列:中窄 03 系列
16:
内径:80 mm
A:
接触角 30°
TN:
尼龙聚酰胺树脂保持架
DF:
双列面对面(\ /)配对
公称型号(按保持器区分) | ||
冲压钢 | 7316AWDF | |
尼龙 | 7316ATNDF | |
车削铜 | 7316AMDF | |

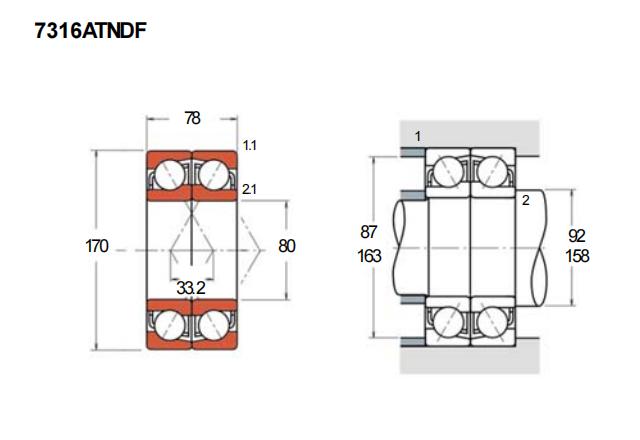

主要尺寸(mm) | ||
内径 | d | 80 |
外径 | D | 170 |
宽度 | T=(2B) | 78 |
B | 39 | |
r(min) | 2.1 | |
r1(min) | 1.1 | |
接触角 | ||
α(度) | 30° | |
额定载荷(KN) | ||
动载荷 | Cr(双列) | 239 |
基本额定静载荷 | Cor(双列) | 238 |
系数 | ||
f0 | — | |
限制速度(rpm) | ||
脂润滑 | 2200 | |
油润滑 | 3000 | |
载荷中心(mm) | ||
a0(DF) | 33.2 | |
安装尺寸(mm) | ||
da(min) | 92 | |
Da(max) | 158 | |
ra(max) | 2 | |
db(min) | 87 | |
Db(max) | 163 | |
rb(max) | 1 | |
重量(kg) | ||
双列 | 7.42 |
