7304BTNDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：20 mm，外径：52 mm，厚度：30 mm。
价格区间：￥ - ￥75.64【详情】
后缀列表：【B：40° 接触角】【TN：尼龙聚酰胺树脂保持架】【DF：双列面对面（\ /）配对】
7304BTNDF属于角接触球轴承的一种特定配置。其内径为20毫米，外径为52毫米，总厚度为30毫米。该型号的关键特性在于其“DF”配对方式，这种设计通常将两个轴承以特定的预载荷和轴向游隙背对背组合安装。
在DF配对结构下，两个轴承的接触角呈对称分布，能够同时承受径向载荷和来自两个方向的轴向载荷。这种配置有助于提升轴承系统的刚性，并对力矩载荷具有一定的承受能力。后缀中的P0、P6、P5级标注，通常指代轴承可以达到的不同精度等级，以适应对旋转精度和运行平稳性有不同要求的应用场景。具有此类特性的轴承，常见于一些需要较高刚性和双向轴向定位的场合，例如机床主轴、泵、减速器等设备中。
选择时需结合实际的载荷条件、转速要求及预期的使用寿命等因素进行综合考量。正确的安装与润滑对于确保其性能发挥和延长使用寿命较为重要。
7
3
0
4
B
T
N
D
F
7：角接触球轴承
3：尺寸系列：中窄 03 系列
04：内径：20 mm
B：40° 接触角
TN：尼龙聚酰胺树脂保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
3：
尺寸系列：中窄 03 系列
04：
内径：20 mm
B：
40° 接触角
TN：
尼龙聚酰胺树脂保持架
DF：
双列面对面（\ /）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7304BWDF | |
| 尼龙 | 7304BTNDF | |
| 车削铜 | 7304BMDF | |

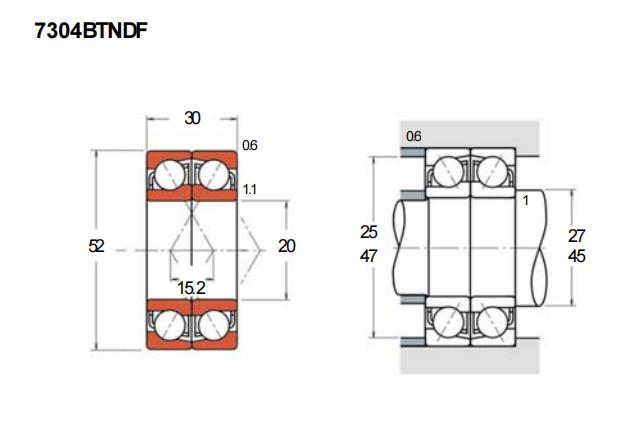

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 52 |
| 宽度 | T=(2B) | 30 |
| B | 15 | |
| r(min) | 1.1 | |
| r1(min) | 0.6 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 28.2 |
| 基本额定静载荷 | Cor(双列) | 19.3 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 7100 | |
| 油润滑 | 10000 | |
| 载荷中心(mm) | ||
| a0(DF) | 15.2 | |
| 安装尺寸(mm) | ||
| da(min) | 27 | |
| Da(max) | 45 | |
| ra(max) | 1 | |
| db(min) | 25 | |
| Db(max) | 47 | |
| rb(max) | 0.6 | |
| 重量(kg) | ||
| 双列 | 0.3 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7304BTN/P5DF轴承 |
HRB | 0 | ￥0 | |||||
| HRB 7304BTN/P5DFB轴承 角接触球轴承 |
HRB | 20 X 52 X 30 | 华东 | 哈尔滨 | 200 | 72.41 | ￥64.65 | |
| HRB 7304BTN/P5DFA轴承 角接触球轴承 |
HRB | 20 X 52 X 30 | 华东 | 哈尔滨 | 200 | 75.64 | ￥64.65 | |
