7234BTNDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：170 mm，外径：310 mm，厚度：104 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【B：接触角 40°】【TN：尼龙聚酰胺树脂保持架】【DF：双列面对面（\ /）配对】
7234BTNDF是一款角接触球轴承，其基本尺寸为内径170毫米，外径310毫米，厚度104毫米。该轴承属于角接触球轴承类别中的DF配对形式，通常可提供P0、P6、P5等精度等级选项。
角接触球轴承的设计使其能够同时承受径向载荷和轴向载荷，其中DF配对（即两套轴承以背对背方式安装）有助于增强轴承系统的刚性，并可承受作用于两个方向的轴向载荷。这种配置形式有时有助于改善支承结构的运行稳定性。7234BTNDF轴承的中等截面尺寸与较高的承载特性，使其可能适用于一些中等负荷、要求一定运行精度的工业旋转场合，例如某些类型的工业减速箱、传动装置或大型机床主轴支承结构。
在选择和使用时，需结合具体的工况条件、转速要求、预期寿命及相关配合零件的设计进行综合评估，并遵循正确的安装与润滑规范，这对于发挥轴承性能、维持设备稳定运行有重要意义。
7
2
3
4
B
T
N
D
F
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
34：内径：170 mm
B：接触角 40°
TN：尼龙聚酰胺树脂保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
34：
内径：170 mm
B：
接触角 40°
TN：
尼龙聚酰胺树脂保持架
DF：
双列面对面（\ /）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7234BWDF | |
| 尼龙 | 7234BTNDF | |
| 车削铜 | 7234BMDF | |

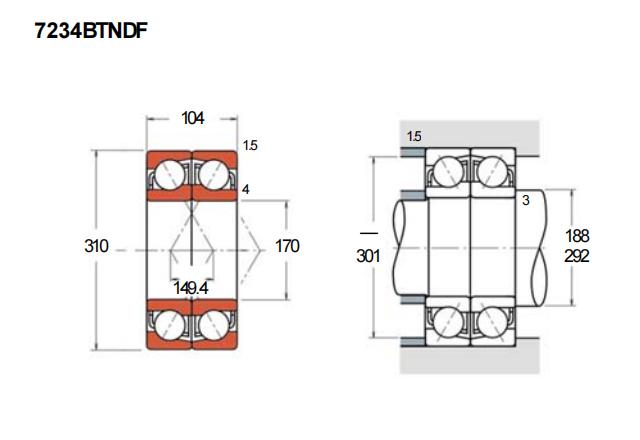

| 主要尺寸(mm) | ||
| 内径 | d | 170 |
| 外径 | D | 310 |
| 宽度 | T=(2B) | 104 |
| B | 52 | |
| r(min) | 4 | |
| r1(min) | 1.5 | |
| 接触角 | ||
| α(度) | 40° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 435 |
| 基本额定静载荷 | Cor(双列) | 650 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 1300 | |
| 油润滑 | 1700 | |
| 载荷中心(mm) | ||
| a0(DF) | 149.4 | |
| 安装尺寸(mm) | ||
| da(min) | 188 | |
| Da(max) | 292 | |
| ra(max) | 3 | |
| db(min) | — | |
| Db(max) | 301 | |
| rb(max) | 1.5 | |
| 重量(kg) | ||
| 双列 | 35.2 | |
