7201AWDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：12 mm，外径：32 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DF：双列面对面（><）配对】
7201AWDF是一款角接触球轴承，其基本尺寸为内径12毫米、外径32毫米、厚度20毫米。该轴承属于精密配对类型，具体为DF组合方式，这种设计使其能够同时承受径向载荷和来自两个方向的轴向载荷，具备较好的刚性。
“AWDF”标识中的“DF”指两套轴承以面对面方式配对，出厂时已完成预载荷的设定，用户安装时无需再进行调整，简化了装配流程，有助于保证预设的运行精度。“AW”后缀通常涉及保持架的设计或材料细节。此类配对轴承通常可提供不同的精度等级，如P0、P6或P5级，以满足不同应用场景对旋转精度和运行平稳性的要求。
在应用方面，7201AWDF常见于空间受限且要求较高旋转精度的场合，例如小型机床的主轴支撑、精密仪器、电机或变速箱等传动部件。其紧凑的尺寸和成对提供的特性，使其在需要双向轴向定位和较高刚性的结构中具有适用性。选型时需结合实际的载荷条件、转速要求及精度需求进行综合评估。
7
2
0
1
A
W
D
F
7：角接触球轴承
2：尺寸系列：轻窄 02 系列
01：内径：12 mm
A：接触角 30°
W：钢板冲压冠形保持架
DF：双列面对面（><）配对
7：
角接触球轴承
2：
尺寸系列：轻窄 02 系列
01：
内径：12 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DF：
双列面对面（><）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7201AWDF | |
| 尼龙 | 7201ATNDF | |
| 车削铜 | 7201AMDF | |

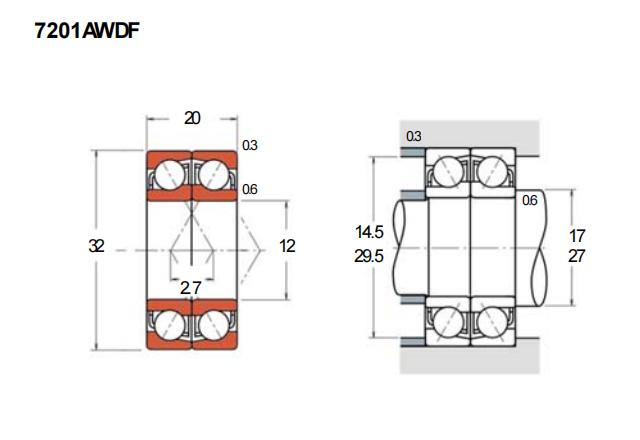

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 32 |
| 宽度 | T=(2B) | 20 |
| B | 10 | |
| r(min) | 0.6 | |
| r1(min) | 0.3 | |
| 接触角 | ||
| α(度) | 30° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 13 |
| 基本额定静载荷 | Cor(双列) | 8.05 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 16000 | |
| 油润滑 | 22000 | |
| 载荷中心(mm) | ||
| a0(DF) | 2.7 | |
| 安装尺寸(mm) | ||
| da(min) | 17 | |
| Da(max) | 27 | |
| ra(max) | 0.6 | |
| db(min) | 14.5 | |
| Db(max) | 29.5 | |
| rb(max) | 0.3 | |
| 重量(kg) | ||
| 双列 | 0.074 | |
