7038ATNDF轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：190 mm，外径：290 mm，厚度：92 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【TN：尼龙聚酰胺树脂保持架】【DF：双列面对面（\ /）配对】
7038ATNDF角接触球轴承的内径为190毫米，外径为290毫米，厚度为92毫米。该轴承采用DF配对方式，属于精密角接触球轴承的一种配置形式。这种配对设计使轴承能够承受双向的轴向载荷以及径向载荷，同时具备较好的刚性。
在制造精度方面，该轴承可提供P0、P6、P5等级别，以满足不同应用场景对旋转精度和运行平稳性的要求。其结构特点使其适用于中等转速、需要双向轴向约束的工况。
在应用上，此类轴承常见于一些工业传动装置、主轴支撑结构等场合。合理的安装与润滑对其性能发挥和寿命有重要影响。选型时需结合具体的载荷条件、速度要求及预期使用寿命进行综合评估。
7
0
3
8
A
T
N
D
F
7：角接触球轴承
0：尺寸系列：超轻 10 系列
38：内径：190 mm
A：接触角 30°
TN：尼龙聚酰胺树脂保持架
DF：双列面对面（\ /）配对
7：
角接触球轴承
0：
尺寸系列：超轻 10 系列
38：
内径：190 mm
A：
接触角 30°
TN：
尼龙聚酰胺树脂保持架
DF：
双列面对面（\ /）配对
| 公称型号(按保持器区分) | ||
| 冲压钢 | 7038AWDF | |
| 尼龙 | 7038ATNDF | |
| 车削铜 | 7038AMDF | |

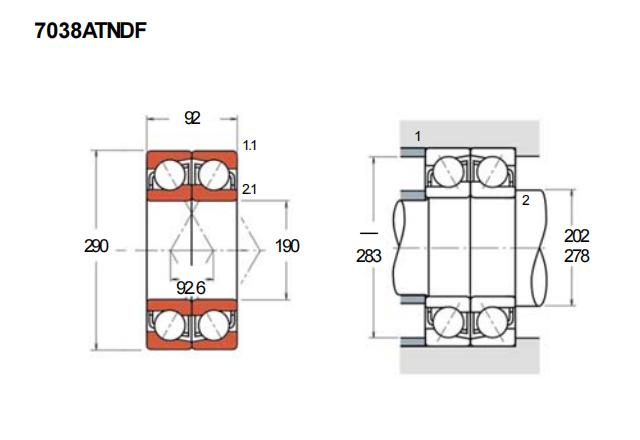

| 主要尺寸(mm) | ||
| 内径 | d | 190 |
| 外径 | D | 290 |
| 宽度 | T=(2B) | 92 |
| B | 46 | |
| r(min) | 2.1 | |
| r1(min) | 1.1 | |
| 接触角 | ||
| α(度) | 30° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(双列) | 365 |
| 基本额定静载荷 | Cor(双列) | 560 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | 1400 | |
| 油润滑 | 1900 | |
| 载荷中心(mm) | ||
| a0(DF) | 92.6 | |
| 安装尺寸(mm) | ||
| da(min) | 202 | |
| Da(max) | 278 | |
| ra(max) | 2 | |
| db(min) | — | |
| Db(max) | 283 | |
| rb(max) | 1 | |
| 重量(kg) | ||
| 双列 | 22.6 | |
