7000AMDF轴承尺寸、参数、图纸、互换、价格

7000AMDF轴承

类型:【角接触球轴承 - 角接触球轴承】

基本尺寸:内径:10 mm,外径:26 mm,厚度:16 mm。

价格区间:¥0 - ¥0【详情】

后缀列表:【A:接触角 30°】【M:机加工黄铜保持架】【DF:双列面对面(><)配对】

7000AMDF轴承介绍

7000AMDF型轴承属于角接触球轴承中的一种特定配对形式。其基本尺寸为内径10毫米,外径26毫米,厚度16毫米。该型号后缀“AMDF”表示轴承采用两个特定结构的角接触球轴承以DF方式配对,即背对背配置。这种布置方式能够同时承受径向载荷和作用于两个方向的轴向载荷,并具备良好的抗力矩能力,提高了轴承组的整体刚性。

该类配对角接触球轴承通常适用于需要较高运行精度和刚性的场合,例如精密传动系统或小型主轴结构。在安装时,通常需要施加预紧力以消除内部游隙,从而提升旋转精度和抑制运行中的振动。制造商会根据不同的精度等级(如P0、P6、P5级)进行选配与预紧,以满足不同应用场景对跳动公差和高速性能的差异化需求。

用户在选择时需结合实际的载荷条件、转速范围及精度要求进行综合考量。正确的安装与润滑是确保其性能稳定和延长使用寿命的关键因素。

7000AMDF轴承前后缀、代号系统
7
0
0
0
A
M
D
F
7:角接触球轴承
0:尺寸系列:超轻 10 系列
00:内径:10 mm
A:接触角 30°
M:机加工黄铜保持架
DF:双列面对面(><)配对
7:
角接触球轴承
0:
尺寸系列:超轻 10 系列
00:
内径:10 mm
A:
接触角 30°
M:
机加工黄铜保持架
DF:
双列面对面(><)配对
7000AMDF轴承尺寸、参数、图纸
公称型号(按保持器区分)
冲压钢7000AWDF
尼龙7000ATNDF
车削铜7000AMDF
主要尺寸(mm)
内径d10
外径D26
宽度T=(2B)16
B8
r(min)0.3
r1(min)0.15
接触角
α(度)30°
额定载荷(KN)
动载荷Cr(双列)8.75
基本额定静载荷Cor(双列)5.2
系数
f0
限制速度(rpm)
脂润滑20000
油润滑28000
载荷中心(mm)
a0(DF)2.4
安装尺寸(mm)
da(min)12.5
Da(max)23.5
ra(max)0.3
db(min)11.2
Db(max)24.8
rb(max)0.15
重量(kg)
双列0.038

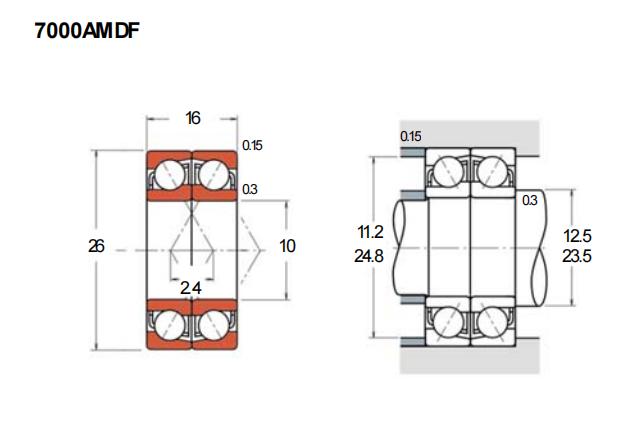

尺寸图
