78/500ATN轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：500 mm，外径：620 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【TN：聚酰胺树脂（尼龙）保持架】
78/500ATN轴承属于角接触球轴承类别，其基本尺寸为内径500毫米、外径620毫米、厚度56毫米，适用于中大型机械结构。该型号设计能够同时承受径向和轴向载荷，适用于中等转速及复合载荷工况。在制造中，它通常符合普通级精度标准，如P0、P6或P5级，可满足一般工业应用的性能需求。
角接触球轴承通常用于需要一定刚性和精度的旋转系统，例如中型传动设备、支撑轴或旋转台等场合。该型号的结构特点使其在安装时需要关注预紧和配置方式，以确保运行稳定性。用户在选择时需结合具体工况条件，综合考虑载荷类型、转速范围及环境因素。此外，维护中应注意润滑和定期检查，以延长轴承使用寿命。该型号轴承在工业领域中有较广泛的应用，但其性能可能因实际使用情况而有所不同。
7
8
/
5
0
0
A
T
N
7：角接触球轴承
8：尺寸系列：超轻 18 系列
/：分隔符
500：公称内径：500 mm
A：接触角 30°
TN：聚酰胺树脂（尼龙）保持架
7：
角接触球轴承
8：
尺寸系列：超轻 18 系列
/：
分隔符
500：
公称内径：500 mm
A：
接触角 30°
TN：
聚酰胺树脂（尼龙）保持架
| 公称型号(按保持器区分) | ||
| 冲压钢 | ||
| 尼龙 | 78/500ATN | |
| 车削铜 | 78/500AM | |

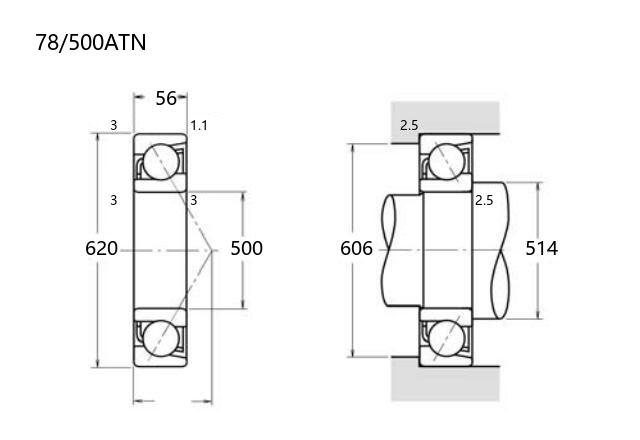

| 主要尺寸(mm) | ||
| 内径 | d | 500 |
| 外径 | D | 620 |
| 厚度 | B | 56 |
| r(min) | 3 | |
| r1(min) | 1.1 | |
| 接触角 | ||
| α(度) | 30° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(单列) | 395 |
| 基本额定静载荷 | Cor(单列) | 780 |
| 系数 | ||
| f0 | — | |
| 限制速度(rpm) | ||
| 脂润滑 | ||
| 油润滑 | ||
| 载荷中心(mm) | ||
| a(单列) | 189.5 | |
| 安装尺寸(mm) | ||
| da(min) | 514 | |
| Da(max) | 606 | |
| ra(max) | 2.5 | |
| db(min) | ||
| Db(max) | ||
| rb(max) | 1 | |
| 重量(kg) | ||
| 单列 | 36.5 | |
