7309CTN轴承
类型：【角接触球轴承 - 角接触球轴承】
基本尺寸：内径：45 mm，外径：100 mm，厚度：25 mm。
价格区间：￥36.65 - ￥77.82【详情】
后缀列表：【C：接触角 15°】【TN：尼龙聚酰胺树脂保持架】
7309CTN属于角接触球轴承，内径为45mm，外径为100mm，厚度25mm。该轴承设计用于同时承受径向和轴向载荷，接触角通常为15°、25°或40°，具体数值需参考制造商技术资料。保持架采用工程塑料材质，有助于减少摩擦和温升，适应中等转速工况。
7309CTN常见于普通精度等级（如P0级），适用于一般工业场景，如泵类、传动系统或中小型电机。其结构特点允许一定程度的预紧调整，以提升刚性，但实际性能需结合安装配置和工况条件综合评估。
使用时应确保配合公差适当，并注意润滑维护，以延长使用寿命。该型号在多类设备中有广泛应用，但具体选型需根据负载、转速及环境要求进一步验证。
7
3
0
9
C
T
N
7：角接触球轴承
3：尺寸系列：中窄 03 系列
09：内径：45 mm
C：接触角 15°
TN：尼龙聚酰胺树脂保持架
7：
角接触球轴承
3：
尺寸系列：中窄 03 系列
09：
内径：45 mm
C：
接触角 15°
TN：
尼龙聚酰胺树脂保持架
| 公称型号(按保持器区分) | ||
| 冲压钢 | ||
| 尼龙 | 7309CTN | |
| 车削铜 | 7309CM | |

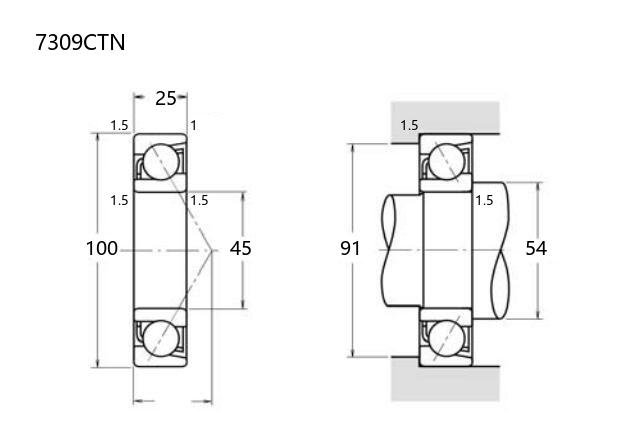

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 100 |
| 厚度 | B | 25 |
| r(min) | 1.5 | |
| r1(min) | 1 | |
| 接触角 | ||
| α(度) | 15° | |
| 额定载荷(KN) | ||
| 动载荷 | Cr(单列) | 59.2 |
| 基本额定静载荷 | Cor(单列) | 39.7 |
| 系数 | ||
| f0 | 13.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | 11000 | |
| 油润滑 | 15000 | |
| 载荷中心(mm) | ||
| a(单列) | 22.3 | |
| 安装尺寸(mm) | ||
| da(min) | 54 | |
| Da(max) | 91 | |
| ra(max) | 1.5 | |
| db(min) | 51 | |
| Db(max) | 94 | |
| rb(max) | 1 | |
| 重量(kg) | ||
| 单列 | 0.875 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 7309C轴承 角接触球轴承 |
HRB | 45 X 100 X 25 | 华东 | 哈尔滨 | 200 | 47.28 | ￥36.65 | |
| HRB 7309C/P5轴承 角接触球轴承 |
HRB | 45 X 100 X 25 | 华东 | 哈尔滨 | 54 | 77.82 | ￥59.86 | |
| HRB 7309C/P6轴承 角接触球轴承 |
HRB | 45 X 100 X 25 | 华东 | 哈尔滨 | 200 | 68.73 | ￥54.98 | |
