AC684TSN轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：4 mm，外径：9 mm，厚度：2.5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【AC：全陶瓷轴承】后缀列表：【T：尼龙保持架】【SN：氮化硅（Si3N4）材质】
AC684TSN是一款微型深沟球轴承，采用全陶瓷结构设计，其主要尺寸为内径4mm、外径9mm、厚度2.5mm，适用于空间受限且对精度要求较高的应用场合。该型号属于标准深沟球轴承类别，具备良好的径向负荷承载能力和中等转速适应性。
其内外圈及滚动体均采用陶瓷材料，滚珠为氮化硅（Si3N4）材质，具有低密度、耐高温和电绝缘特性，可在润滑条件受限或存在化学腐蚀的环境中保持稳定性能。陶瓷材料的应用还能减少摩擦损耗，有助于延长使用寿命。
此类轴承常见于精密仪器、医疗设备或小型电机等领域，能够满足特殊工况对材料性能的需求。由于采用开放式结构，用户可根据实际应用环境选用合适的润滑方式。需要注意的是，实际性能会受到安装条件、配合精度及工作环境等多方面因素的影响。
A
C
6
8
4
T
S
N
AC：全陶瓷轴承
6：深沟球轴承
8：尺寸系列：超轻 18 系列
4：公称内径代号，内径：4 mm
T：尼龙保持架
SN：氮化硅（Si3N4）材质
AC：
全陶瓷轴承
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
4：
公称内径代号，内径：4 mm
T：
尼龙保持架
SN：
氮化硅（Si3N4）材质

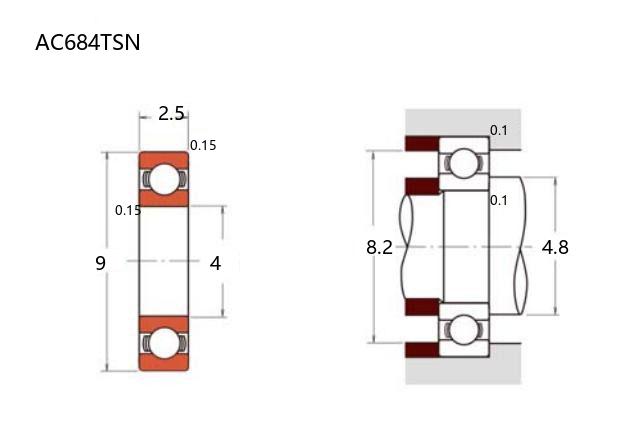

| 公称型号 | ||
| 按密封形式区分 | 开式 | AC684TSN |
| 主要尺寸(mm) | ||
| 内径 | d | 4 |
| 外径 | D | 9 |
| 宽度 | B | 2.5 |
| B1 | ||
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 0.64 |
| 基本额定静载荷 | Cor | 0.225 |
| 系数 | ||
| f0 | ||
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 脂润滑 | 2RS | |
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| da(min) | 4.8 | |
| da(max) | 5.2 | |
| Da(max) | 8.2 | |
| Db(min) | 8.1 | |
| ra(max) | 0.1 | |
| rb(min) | 0.1 | |
| 内外圈 | Si3N4 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 开式 | 0.00063 | |
