SC697TSN轴承
更新日期：
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：7 mm，外径：17 mm，厚度：5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：不锈钢内外圈】【C：混合陶瓷轴承（陶瓷球）】后缀列表：【T：聚酰胺尼龙保持架】【SN：氮化硅（Si3N4）材质】
SC697TSN是一款深沟球轴承，属于标准不锈钢混合陶瓷轴承类型。其内径为7mm，外径17mm，厚度5mm，结构紧凑，适用于空间受限的精密应用。该轴承内外圈采用不锈钢材质，具有良好的防腐蚀性能，滚珠则为氮化硅陶瓷材料，具备低密度、高硬度和耐磨损特性。
由于采用混合陶瓷设计，该轴承在高速运转时能减少离心力影响，并一定程度上降低温升。同时，陶瓷滚珠的非导电特性可减少电流腐蚀风险。此类轴承常应用于小型电机、仪器仪表、医疗设备及光学仪器等领域，适合中高速、低至中等载荷的工况环境。
需要注意的是，实际性能受安装条件、润滑方式及工作环境等多因素影响，需结合具体应用场景综合评估选用。
S
C
6
9
7
T
S
N
S：不锈钢内外圈
C：混合陶瓷轴承（陶瓷球）
6：深沟球轴承
9：尺寸系列：超轻 19 系列
7：公称内径代号，内径：7 mm
T：聚酰胺尼龙保持架
SN：氮化硅（Si3N4）材质
S：
不锈钢内外圈
C：
混合陶瓷轴承（陶瓷球）
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
7：
公称内径代号，内径：7 mm
T：
聚酰胺尼龙保持架
SN：
氮化硅（Si3N4）材质
| 公称型号 | ||
| 按密封形式区分 | 开式 | SC697TSN |
| 铁盖 | SC697TSNZZ | |

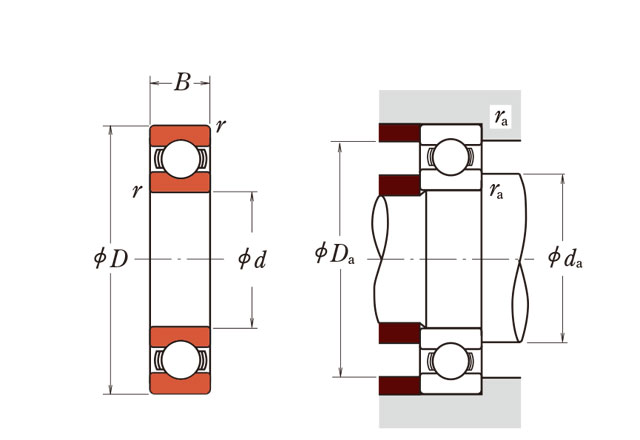

| 主要尺寸(mm) | ||
| 内径 | d |
7 |
| 外径 | D |
17 |
| 宽度 | B |
5 |
| 高可实测 | B1 | 5 |
| r(min) | 0.3 | |
| r1(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 1.61 |
| 基本额定静载荷 | Cor | 0.71 |
| 系数 | ||
| f0 | ||
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 2RS | ||
| 油润滑 | Open/Z | |

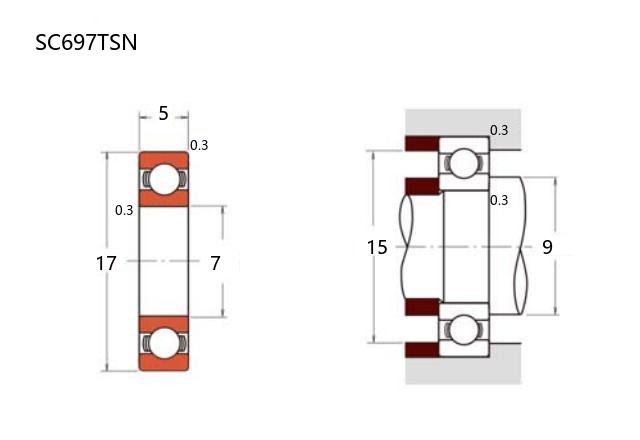

| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 9 |
| da(max) | 10.2 | |
| Da(max) | 15 | |
| Db(min) | 14.8 | |
| ra(max) | 0.3 | |
| rb(min) | 0.3 | |
| 内外圈 | 不锈钢 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 高可称量 | 开式 | 0.00526 |
| 铁盖 | 0.00512 | |
