SC684TSN轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：4 mm，外径：9 mm，厚度：2.5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【S：不锈钢内外圈】【C：混合陶瓷轴承】后缀列表：【T：聚酰胺保持架】【SN：氮化硅（Si3N4）滚珠】
SC684TSN是一款不锈钢混合陶瓷深沟球轴承，其内径为4mm，外径9mm，厚度2.5mm，属于微型深沟球轴承中的常用规格。该轴承套圈采用不锈钢材质，具备良好的防锈及耐腐蚀性能，滚珠则为氮化硅陶瓷材料，具有低密度、高硬度和耐磨损的特点。混合结构设计在维持较高转速能力的同时，可减小运转摩擦和温升。
此类轴承适用于较高转速和一定载荷工况，多用于精密仪器、小型电机或医疗设备等对清洁度和耐腐蚀性有要求的场合。陶瓷球的采用有助于降低振动与噪音，提升运转平稳性，并在无润滑或微量润滑条件下表现较好。
需注意实际应用时应根据具体负荷、转速及环境条件进行评估选型，同时保证安装配合与润滑条件的合理性，以充分发挥其性能特点。
S
C
6
8
4
T
S
N
S：不锈钢内外圈
C：混合陶瓷轴承
6：深沟球轴承
8：尺寸系列：超轻 18 系列
4：公称内径代号，内径：4 mm
T：聚酰胺保持架
SN：氮化硅（Si3N4）滚珠
S：
不锈钢内外圈
C：
混合陶瓷轴承
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
4：
公称内径代号，内径：4 mm
T：
聚酰胺保持架
SN：
氮化硅（Si3N4）滚珠
| 公称型号 | ||
| 按密封形式区分 | 开式 | SC684TSN |
| 按密封形式区分 | 铁盖 | SC684TSNZZ |

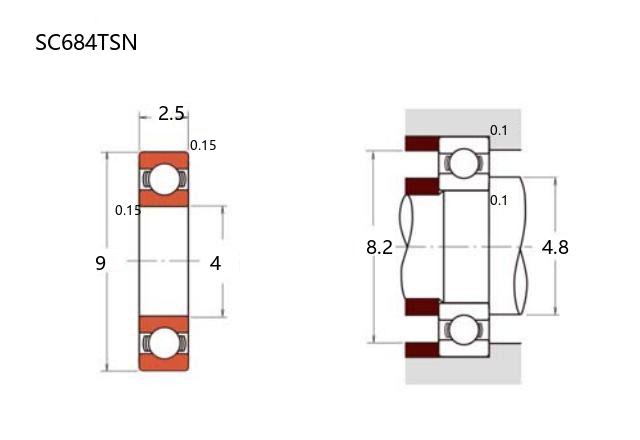

| 主要尺寸(mm) | ||
| 内径 | d | 4 |
| 外径 | D | 9 |
| 宽度 | B | 2.5 |
| B1 | 4 | |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 0.64 |
| 基本额定静载荷 | Cor | 0.225 |
| 系数 | ||
| f0 | ||
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 脂润滑 | 2RS | |
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| da(min) | 4.8 | |
| da(max) | 5.2 | |
| Da(max) | 8.2 | |
| Db(min) | 8.1 | |
| ra(max) | 0.1 | |
| rb(min) | 0.1 | |
| 内外圈 | 不锈钢 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 开式 | 0.00063 | |
| 铁盖 | 0.00101 | |
