C63/22TSN轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：22 mm，外径：56 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【C：混合陶瓷轴承】后缀列表：【T：尼龙保持架】【SN：氮化硅（Si3N4）滚珠】
C63/22TSN是一款混合陶瓷深沟球轴承，其内径为22mm，外径56mm，厚度16mm。该轴承采用陶瓷材质滚珠与钢制内外圈相结合的混合设计，具备轻量化、高刚性及低摩擦特性，在高速运转条件下表现稳定。由于陶瓷材料具有绝缘性，该型号可适用于可能存在电流通过的工况环境。
该轴承属于标准深沟球轴承系列，继承了深沟球轴承的径向载荷承载能力和一定的双向轴向载荷适应能力。混合陶瓷结构使其在高温、高转速或润滑条件受限的场景中具有较好的适应性，常见于电主轴、小型电机或精密仪器等领域。
需要注意的是，实际应用需结合具体工况条件确认润滑方式、游隙等级等参数，并建议参考制造商提供的技术资料进行选型与安装。
C
6
3
/
2
2
T
S
N
C：混合陶瓷轴承
6：深沟球轴承
3：尺寸系列：中窄 03 系列
/：分隔符
22：公称内径：22 mm
T：尼龙保持架
SN：氮化硅（Si3N4）滚珠
C：
混合陶瓷轴承
6：
深沟球轴承
3：
尺寸系列：中窄 03 系列
/：
分隔符
22：
公称内径：22 mm
T：
尼龙保持架
SN：
氮化硅（Si3N4）滚珠
| 公称型号 | ||
| 按密封形式区分 | 开式 | C63/22TSN |
| 按密封形式区分 | 铁盖 | C63/22TSNZZ |
| 按密封形式区分 | 非接触式密封 | C63/22TSN-2RZ |

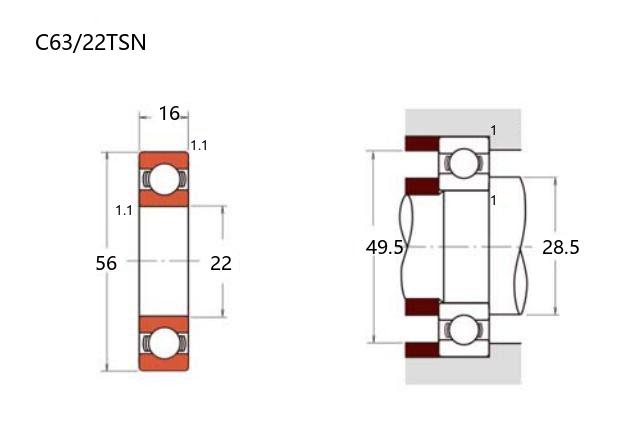

| 主要尺寸(mm) | ||
| 内径 | d | 22 |
| 外径 | D | 56 |
| 宽度 | B | 16 |
| B1 | ||
| r(min) | 1.1 | |
| r1(min) | ||
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.4 |
| 基本额定静载荷 | Cor | 9.25 |
| 系数 | ||
| f0 | 12.4 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | |
| 脂润滑 | 2RS | |
| 油润滑 | Open/Z | |
| 安装尺寸(mm) | ||
| da(min) | 28.5 | |
| da(max) | 30.5 | |
| Da(max) | 49.5 | |
| Db(min) | ||
| ra(max) | 1 | |
| rb(min) | ||
| 内外圈 | 轴承钢 | |
| 保持器 | PA66 | |
| 滚动体 | Si3N4 | |
| 重量(kg) | ||
| 开式 | ||
| 铁盖 | 0.179 | |
