6924NR轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【NR：外圈有止动槽和止动环，单侧密封时设在密封的另一侧】
6924NR属于深沟球轴承系列，其结构为标准内圈及外圈带有卡环槽的设计，便于轴向定位安装。该型号内径为120毫米，外径165毫米，厚度22毫米，尺寸设计适用于中等负荷和高转速的应用场景。轴承一侧配置的卡环能够简化壳体结构，减少零件数量，提升装配效率。
深沟球轴承因其泛用性强、摩擦系数较低的特点，被广泛用于各类工业设备中。带卡环型号进一步扩展了其在空间受限或需要简化固定方式的场合下的适用性。此类轴承通常可承受一定的径向负荷与双向轴向负荷，运转平稳性好。
在选型时，需结合具体工况考虑其负载能力、转速限制及润滑条件。该型号常见于电机、传动系统或一般机械中，能够满足常见的旋转支撑需求。正确安装与定期维护有助于发挥其设计性能并延长使用寿命。
6
9
2
4
N
R
6：深沟球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
NR：外圈有止动槽和止动环，单侧密封时设在密封的另一侧
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
NR：
外圈有止动槽和止动环，单侧密封时设在密封的另一侧
| 公称型号 | ||
| 按密封形式区分 | 开式 | 6924NR |
| 按密封形式区分 | 铁盖 | 6924ZZNR |
| 按密封形式区分 | 非接触式密封 | 6924-2RZNR |
| 按密封形式区分 | 接触式密封 | 6924-2RSNR |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 宽度 | B | 22 |
| r(min) | 1.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 53 |
| 基本额定静载荷 | Cor | 54 |
| 系数 | ||
| f0 | 16.5 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 3800 |
| 脂润滑 | 2RS | — |
| 油润滑 | Open/Z | 4500 |

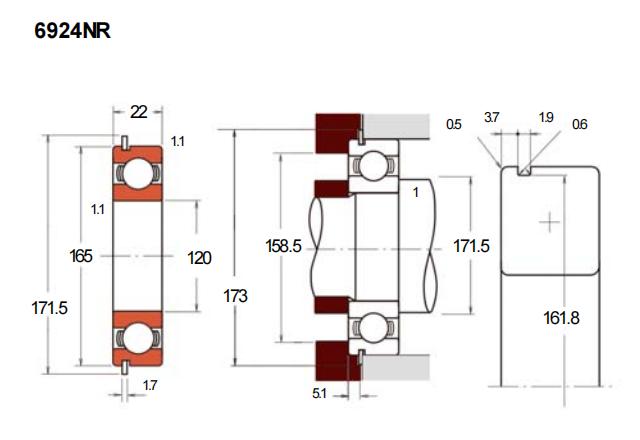

| 卡槽尺寸(mm) | ||
| a(max) | 3.7 | |
| b(min) | 1.9 | |
| D1(max) | 161.8 | |
| r0(max) | 0.6 | |
| rN(min) | 0.5 | |
| 卡环（mm） | ||
| D2(max) | 171.5 | |
| f(max) | 1.7 | |
| 安装尺寸(mm) | ||
| da(min) | 126.5 | |
| da(max) | 132 | |
| Da(max) | 158.5 | |
| ra(max) | 1 | |
| Dx(min) | 173 | |
| Cy(max) | 5.1 | |
| 重量(kg) | 1.21 | |
