6824-2RSNR轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：120 mm，外径：150 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-2RS：双面带接触式 NBR 丁腈橡胶密封件】【NR：外圈有止动槽和止动环，单侧密封时设在密封的另一侧】
6824-2RSNR属于深沟球轴承中的带卡环型结构，其基本尺寸为内径120mm、外径150mm、厚度16mm。这类轴承在标准深沟球轴承的基础上增加了卡环设计，通常位于外圈沟道，便于轴向定位并简化安装结构。其开放式深沟构造可同时承受径向负荷与一定程度的双向轴向负荷，适用于中等转速及一般载荷场景。
该型号常用于空间受限且需避免轴承轴向位移的场合，例如小型传动机构、仪器设备或支撑轴系。带卡环的设计减少了部件数量，有助于降低装配复杂度，但在实际选型时需结合具体工况条件进行综合评估。材料及热处理工艺依制造标准而定，常规环境下具备较好的运转稳定性与耐久性。使用者应确保安装配合符合规范，以发挥其结构特性。
6
8
2
4
-
2
R
S
N
R
6：深沟球轴承
8：尺寸系列：超轻 18 系列
24：内径：120 mm
-2RS：双面带接触式 NBR 丁腈橡胶密封件
NR：外圈有止动槽和止动环，单侧密封时设在密封的另一侧
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
24：
内径：120 mm
-2RS：
双面带接触式 NBR 丁腈橡胶密封件
NR：
外圈有止动槽和止动环，单侧密封时设在密封的另一侧
| 公称型号 | ||
| 按密封形式区分 | 开式 | 6824NR |
| 按密封形式区分 | 铁盖 | 6824ZZNR |
| 按密封形式区分 | 非接触式密封 | 6824-2RZNR |
| 按密封形式区分 | 接触式密封 | 6824-2RSNR |

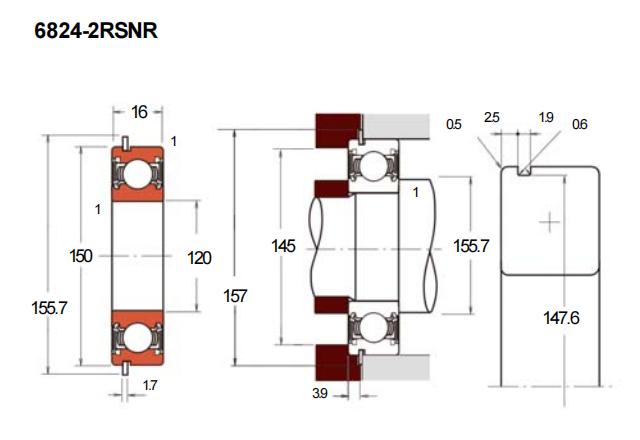

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 150 |
| 宽度 | B | 16 |
| r(min) | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 28.9 |
| 基本额定静载荷 | Cor | 35.5 |
| 系数 | ||
| f0 | 17.3 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 4000 |
| 脂润滑 | 2RS | 2200 |
| 油润滑 | Open/Z | 4800 |
| 卡槽尺寸(mm) | ||
| a(max) | 2.5 | |
| b(min) | 1.9 | |
| D1(max) | 147.6 | |
| r0(max) | 0.6 | |
| rN(min) | 0.5 | |
| 卡环（mm） | ||
| D2(max) | 155.7 | |
| f(max) | 1.7 | |
| 安装尺寸(mm) | ||
| da(min) | 125 | |
| da(max) | 127 | |
| Da(max) | 145 | |
| ra(max) | 1 | |
| Dx(min) | 157 | |
| Cy(max) | 3.9 | |
| 重量(kg) | 0.537 | |
