6909ZZN轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【ZZ：双面带钢质防尘盖】【N：外圈带止动槽】
6909ZZN属于深沟球轴承中的带卡环槽型结构。其内径为45毫米，外径为68毫米，厚度为12毫米，整体尺寸较为紧凑。该型号轴承设计具备双向径向负载能力，适用于中等转速及一般负载工况。
此类轴承采用两侧带金属防尘盖（ZZ）的结构，有助于减少污染物侵入，延长使用寿命。同时，外圈上的卡环槽（N）设计可配合卡环实现轴向定位，简化了轴承座的加工与装配流程，在空间受限的应用中具有一定优势。
该型号常见于小型电机、仪表设备、微型传动系统等场景，能够满足许多工业领域对低摩擦、低噪音运转的基本需求。选型时需结合具体工况条件进行综合评估，以确保兼容性与可靠性。
6
9
0
9
Z
Z
N
6：深沟球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
ZZ：双面带钢质防尘盖
N：外圈带止动槽
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
ZZ：
双面带钢质防尘盖
N：
外圈带止动槽
| 公称型号 | ||
| 按密封形式区分 | 开式 | 6909N |
| 按密封形式区分 | 铁盖 | 6909ZZN |
| 按密封形式区分 | 非接触式密封 | 6909-2RZN |
| 按密封形式区分 | 接触式密封 | 6909-2RSN |

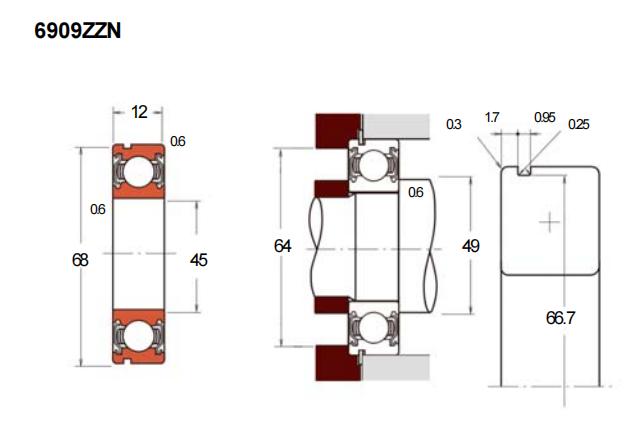

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 宽度 | B | 12 |
| r(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.1 |
| 基本额定静载荷 | Cor | 10.9 |
| 系数 | ||
| f0 | 15.9 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 9500 |
| 脂润滑 | 2RS | 5600 |
| 油润滑 | Open/Z | 12000 |
| 卡槽尺寸(mm) | ||
| a(max) | 1.7 | |
| b(min) | 0.95 | |
| D1(max) | 66.7 | |
| r0(max) | 0.25 | |
| rN(min) | 0.3 | |
| 安装尺寸(mm) | ||
| da(min) | 49 | |
| da(max) | 50 | |
| Da(max) | 64 | |
| ra(max) | 0.6 | |
| 重量(kg) | 0.126 | |
