6809N型深沟球轴承内径为45毫米，外径58毫米，厚度7毫米，属于带卡环槽的标准深沟球轴承结构。此类轴承在内圈或外圈一侧设有卡环槽，可与卡环配合实现轴向定位，适用于需简化外壳结构或限制轴向位移的场合。其具备深沟球轴承的一般特性，如可承受径向负荷与一定双向轴向负荷，转速适应范围较广，运转噪音较低。该型号多用于空间紧凑、对安装精度有要求的设备中，例如小型电机、仪器仪表或轻型传动装置。由于采用开式设计，用户可根据实际工况选配密封或防尘部件。选用时需结合负荷、转速及环境条件综合评估其适用性，并确保安装配合符合规范要求。
6
8
0
9
N
6：深沟球轴承
8：尺寸系列：超轻 18 系列
09：内径：45 mm
N：外圈带止动槽
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
09：
内径：45 mm
N：
外圈带止动槽
| 公称型号 | ||
| 按密封形式区分 | 开式 | 6809N |
| 按密封形式区分 | 铁盖 | 6809ZZN |
| 按密封形式区分 | 非接触式密封 | 6809-2RZN |
| 按密封形式区分 | 接触式密封 | 6809-2RSN |

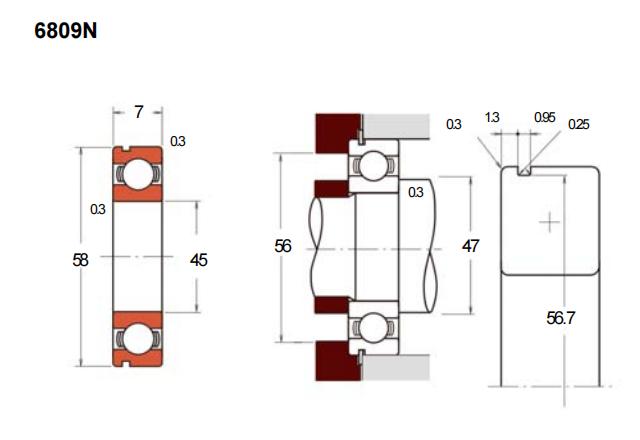

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 58 |
| 宽度 | B | 7 |
| r(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.6 |
| 基本额定静载荷 | Cor | 6.15 |
| 系数 | ||
| f0 | 17.2 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 11000 |
| 脂润滑 | 2RS | 6000 |
| 油润滑 | Open/Z | 13000 |
| 卡槽尺寸(mm) | ||
| a(max) | 1.3 | |
| b(min) | 0.95 | |
| D1(max) | 56.7 | |
| r0(max) | 0.25 | |
| rN(min) | 0.3 | |
| 安装尺寸(mm) | ||
| da(min) | 47 | |
| da(max) | 47.5 | |
| Da(max) | 56 | |
| ra(max) | 0.3 | |
| 重量(kg) | 0.038 | |
