63/22N轴承
类型：【深沟球轴承 - 标准深沟球轴承】
基本尺寸：内径：22 mm，外径：56 mm，厚度：16 mm。
价格区间：￥8.47 - ￥14.72【详情】
后缀列表：【N：外圈带止动槽】
63/22N型轴承属于深沟球轴承中的带卡环槽型结构。该轴承内径为22mm，外径56mm，厚度16mm，采用公制尺寸标准。其设计特点在于外圈带有卡环槽，可配合卡环实现轴向定位，简化轴承座的加工和装配过程。
深沟球轴承具有承受径向载荷和一定双向轴向载荷的能力，运转平稳且摩擦系数较低。带卡环槽型结构适用于需要限制轴承轴向位移但无需端盖的场合，常见于电机、传动装置或小型机械中。该型号轴承采用常规材料制造，性能满足一般工业应用需求。
使用时应确保安装精度和适当的润滑条件，以保持轴承的运转效能和使用寿命。选型时需结合具体工况条件进行综合评估。
6
3
/
2
2
N
6：深沟球轴承
3：尺寸系列：中窄 03 系列
/：分隔符
22：公称内径：22 mm
N：外圈带止动槽
6：
深沟球轴承
3：
尺寸系列：中窄 03 系列
/：
分隔符
22：
公称内径：22 mm
N：
外圈带止动槽
| 公称型号 | ||
| 按密封形式区分 | 开式 | 63/22N |
| 按密封形式区分 | 铁盖 | 63/22ZZN |
| 按密封形式区分 | 非接触式密封 | 63/22-2RZN |
| 按密封形式区分 | 接触式密封 | 63/22-2RSN |

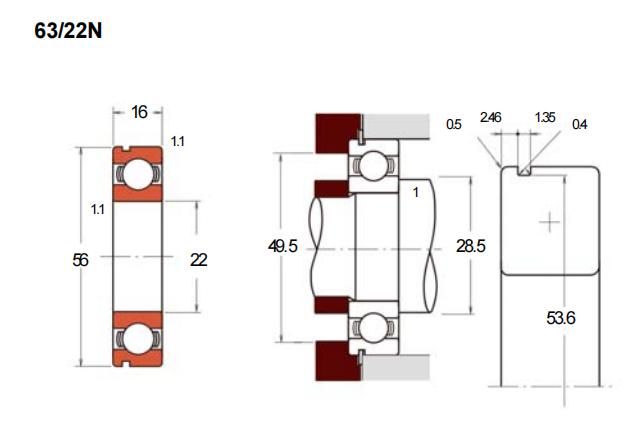

| 主要尺寸(mm) | ||
| 内径 | d | 22 |
| 外径 | D | 56 |
| 宽度 | B | 16 |
| r(min) | 1.1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 18.4 |
| 基本额定静载荷 | Cor | 9.25 |
| 系数 | ||
| f0 | 12.4 | |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 13000 |
| 脂润滑 | 2RS | 9500 |
| 油润滑 | Open/Z | 16000 |
| 卡槽尺寸(mm) | ||
| a(max) | 2.46 | |
| b(min) | 1.35 | |
| D1(max) | 53.6 | |
| r0(max) | 0.4 | |
| rN(min) | 0.5 | |
| 安装尺寸(mm) | ||
| da(min) | 28.5 | |
| da(max) | 30.5 | |
| Da(max) | 49.5 | |
| ra(max) | 1 | |
| 重量(kg) | 0.179 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 63/22N轴承 标准深沟球轴承 |
HRB | 22.00 X 56.00 X 16.00 | 华东 | 哈尔滨 | 1000 | 9.83 | ￥8.47 | |
| HRB 63/22N/P5轴承 标准深沟球轴承 |
HRB | 22.00 X 56.00 X 16.00 | 华东 | 哈尔滨 | 1000 | 13.05 | ￥11.06 | |
| HRB 63/22N/P6轴承 标准深沟球轴承 |
HRB | 22.00 X 56.00 X 16.00 | 华东 | 哈尔滨 | 1000 | 14.72 | ￥10.59 | |
