MF135ZZ轴承
类型：【深沟球轴承 - 法兰球轴承】
基本尺寸：内径：5 mm，外径：13 mm，厚度：5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【M：公制尺寸系列】【F：外圈外径面带止动法兰】后缀列表：【ZZ：双面带钢质防尘盖】
MF135ZZ是一款微型深沟球轴承，属于带单面法兰的密封型结构。其基本尺寸为内径5mm、外径13mm、厚度5mm，采用公制单位设计，适用于对空间要求较高的精密场合。法兰结构可简化安装定位，并提供一定的轴向支撑。
该轴承通常采用金属防尘盖（ZZ后缀）密封，能有效阻挡污染物侵入，延长使用寿命。保持架多由冲压钢或工程塑料制成，兼顾轻量与运转平稳性。其深沟形滚道设计可承受径向载荷与适量双向轴向载荷，常见于小型电机、精密仪器、办公设备或微型传动系统中。
选用时需注意工作环境与载荷匹配，避免超速或过载运行。此类轴承对润滑脂清洁度和安装对中性有较高要求，建议在常规环境下使用。实际应用中需结合具体工况条件进行选型评估。
M
F
1
3
5
Z
Z
M：公制尺寸系列
F：外圈外径面带止动法兰
13：公称外径代号，外径：13 mm
5：公称内径代号，内径：5 mm
ZZ：双面带钢质防尘盖
M：
公制尺寸系列
F：
外圈外径面带止动法兰
13：
公称外径代号，外径：13 mm
5：
公称内径代号，内径：5 mm
ZZ：
双面带钢质防尘盖
| 公称型号 | ||
| 按密封形式区分 | 开式 | MF135 |
| 按密封形式区分 | 铁盖 | MF135ZZ |
| 按密封形式区分 | 非接触式密封 | — |
| 按密封形式区分 | 接触式密封 | — |

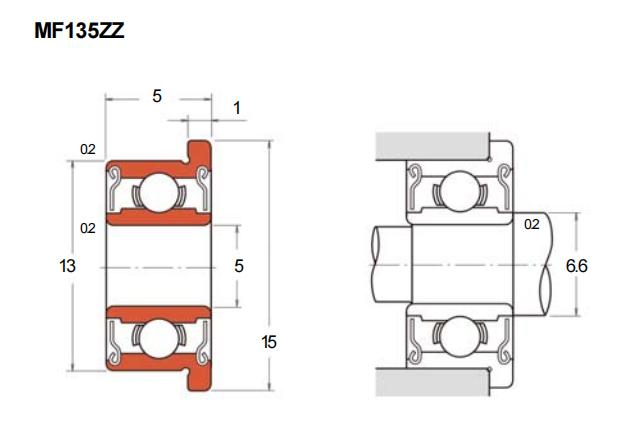

| 主要尺寸(mm) | ||
| 内径 | d | 5 |
| 外径 | D | 13 |
| D1 | 15 | |
| D2 | 15 | |
| 宽度 | B | 5 |
| B1 | 5 | |
| 法兰厚度 | C1 | 1 |
| C2 | 1 | |
| r(min) | 0.2 | |
| r1(min) | 0.2 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 1306 |
| 基本额定静载荷 | Cor | 487 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 43000 |
| 脂润滑 | 2RS | — |
| 油润滑 | Open/Z | 50000 |
| 安装尺寸(mm) | ||
| da(min) | 6.6 | |
| db(max) | 6.6 | |
| ra(max) | 0.2 | |
| rb(min) | 0.2 | |
| 重量(g) | ||
| 开式 | 2.9 | |
| 带防尘盖 | 3 | |
