F692XZZ轴承
类型：【深沟球轴承 - 法兰球轴承】
基本尺寸：内径：2.5 mm，外径：7 mm，厚度：3.5 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【F：带法兰】后缀列表：【X：内径、外径或厚度有 ±1mm 以内的变更】【ZZ：双面带钢质防尘盖】
F692XZZ是一款微型深沟球轴承，属于法兰球轴承类别，适用于空间受限且需要轴向定位的精密装置。其基本尺寸为内径2.5mm、外径7mm、厚度3.5mm，结构紧凑，便于在轻负载条件下实现稳定运转。
该轴承通常采用开放式或带防尘盖的设计，能够适应中等转速场景，常见于小型电机、仪器仪表或微型传动系统中。法兰结构简化了安装流程，有助于降低部件偏移风险，并提供一定的径向支撑能力。
由于尺寸较小，该型号可能对装配精度和润滑条件存在一定要求。在选用时需结合具体工况参数，综合考虑负载、转速及环境因素，以确保其性能得到较好发挥。此类轴承在小型化设备中具有较为广泛的应用潜力。
F
6
9
2
X
Z
Z
F：带法兰
6：深沟球轴承
9：尺寸系列：超轻 19 系列
2：公称内径代号，内径：2 mm
X：内径、外径或厚度有 ±1mm 以内的变更
ZZ：双面带钢质防尘盖
F：
带法兰
6：
深沟球轴承
9：
尺寸系列：超轻 19 系列
2：
公称内径代号，内径：2 mm
X：
内径、外径或厚度有 ±1mm 以内的变更
ZZ：
双面带钢质防尘盖
| 公称型号 | ||
| 按密封形式区分 | 开式 | F692X |
| 按密封形式区分 | 铁盖 | F692XZZ |
| 按密封形式区分 | 非接触式密封 | — |
| 按密封形式区分 | 接触式密封 | — |

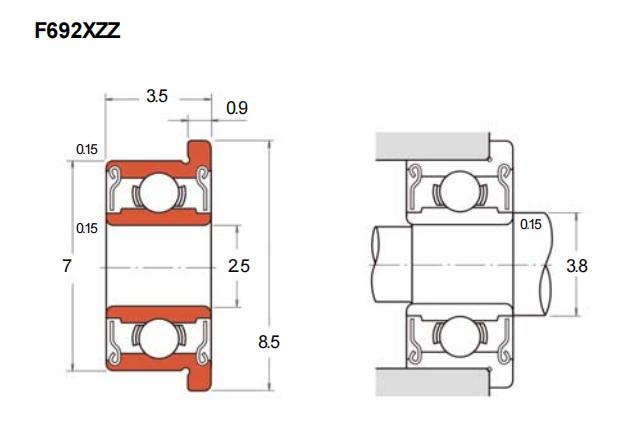

| 主要尺寸(mm) | ||
| 内径 | d | 2.5 |
| 外径 | D | 7 |
| D1 | 8.5 | |
| D2 | 8.5 | |
| 宽度 | B | 2.5 |
| B1 | 3.5 | |
| 法兰厚度 | C1 | 0.7 |
| C2 | 0.9 | |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 385 |
| 基本额定静载荷 | Cor | 127 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 63000 |
| 脂润滑 | 2RS | — |
| 油润滑 | Open/Z | 75000 |
| 安装尺寸(mm) | ||
| da(min) | 3.7 | |
| db(max) | 3.8 | |
| ra(max) | 0.15 | |
| rb(min) | 0.15 | |
| 重量(g) | ||
| 开式 | 0.51 | |
| 带防尘盖 | 0.68 | |
