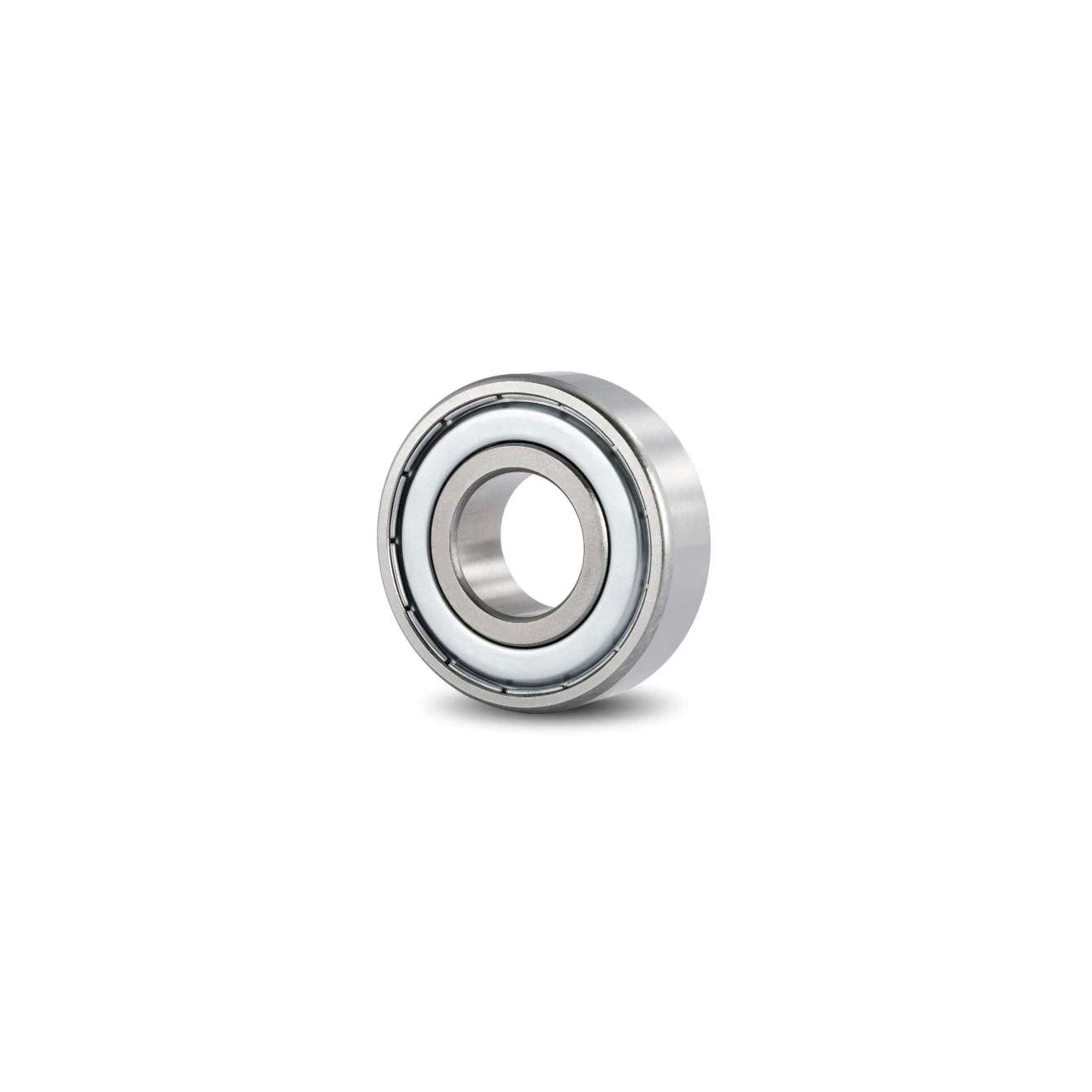

689ZZ轴承
更新日期：
类型：【深沟球轴承 - 微型球轴承】
基本尺寸：内径：9 mm，外径：17 mm，厚度：5 mm。
价格区间：￥3.92 - ￥32.87【详情】
后缀列表：【ZZ：双面带钢质防尘盖】
689ZZ属于深沟球轴承中的微型系列，其基本尺寸为内径9mm，外径17mm，厚度5mm。该轴承采用双面防尘盖（ZZ）设计，可有效减少灰尘侵入并延长使用寿命，适用于中等转速及轻负荷场景。由于其紧凑结构，常见于小型精密设备如微型电机、仪器仪表或办公设备中，能够提供稳定的旋转支撑并降低摩擦损耗。微型深沟球轴承具有较好的径向负荷承载能力，同时也可承受一定程度的轴向负荷，但需注意避免超载或高速过热情况。安装时需保持轴与座孔的配合精度，以确保性能发挥。此类轴承符合通用微型轴承标准，选型时需结合实际工况参数综合考虑。
6
8
9
Z
Z
6：深沟球轴承
8：尺寸系列：超轻 18 系列
9：公称内径代号，内径：9 mm
ZZ：双面带钢质防尘盖
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
9：
公称内径代号，内径：9 mm
ZZ：
双面带钢质防尘盖
| 公称型号 | ||
| 按密封形式区分 | 开式 | 689 |
| 按密封形式区分 | 铁盖 | 689ZZ |
| 按密封形式区分 | 非接触式密封 | 689-2RZ |
| 按密封形式区分 | 接触式密封 | 689-2RS |
| 主要尺寸(mm) | ||
| 内径 | d | 9 |
| 外径 | D | 17 |
| 宽度 | B | 4 |
| B1 | 5 | |
| r(min) | 0.2 | |
| r1(min) | 0.2 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 1330 |
| 基本额定静载荷 | Cor | 665 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 36000 |
| 脂润滑 | 2RS | 24000 |
| 油润滑 | Open/Z | 43000 |

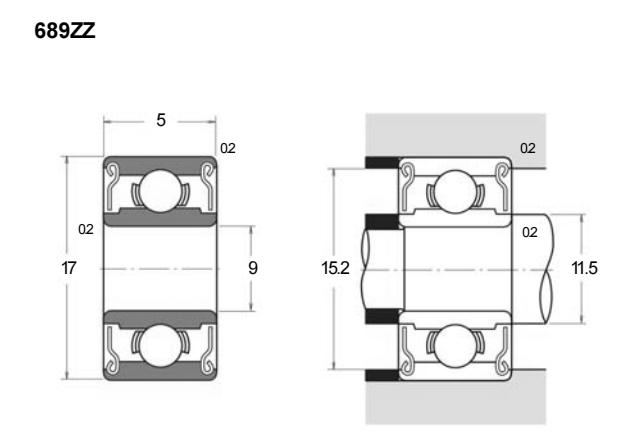

| 安装尺寸(mm) | ||
| da(min) | 10.6 | |
| db(max) | 11.5 | |
| Da(max) | 15.4 | |
| Db(min) | 15.2 | |
| ra(max) | 0.2 | |
| rb(min) | 0.2 | |
| 重量(g) | ||
| 开式 | 3.53 | |
| 带防尘盖 | 4.43 | |
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 689-2Z轴承 微型球轴承 |
HRB | 9.00 X 17.00 X 5.00 | 华东 | 哈尔滨 | 5166 | 6.59 | ￥5.36 | |
| NMB 689ZZ轴承 标准微型 |
NMB | 9.00 X 17.00 X 5.00 | 华东 | 12 | 10.63 | ￥8.57 | ||
| NSK 689ZZ轴承 微型球轴承 |
NSK | 9.00 X 17.00 X 5.00 | 华东 | NSK-日本 | 20 | 18.62 | ￥13.59 | |
| NMB L-1790ZMTR轴承 标准微型 |
NMB | 9.00 X 17.00 X 5.00 | 华东 | 8 | 9.4 | ￥7.97 | ||
| NMB L-1790ZZ轴承 标准微型 |
NMB | 9.00 X 17.00 X 5.00 | 华东 | 3 | 8.68 | ￥8.19 | ||
| 篇幅有限，仅显示五条，更多可点击：搜索，或者：深度搜索 | ||||||||
