686-2RZ轴承
更新日期：
类型：【深沟球轴承 - 微型球轴承】
基本尺寸：内径：6 mm，外径：13 mm，厚度：5 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【-2RZ：双面带非接触式钢骨架橡胶密封圈】

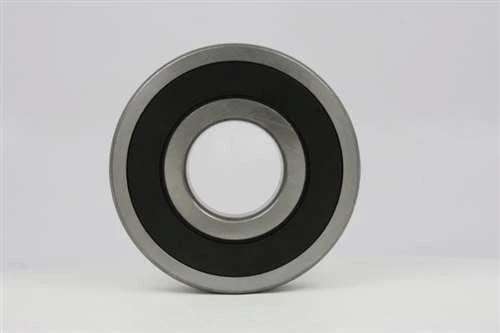

686-2RZ是一款微型深沟球轴承，属于标准微型系列。其基本尺寸为内径6mm、外径13mm、厚度5mm，结构紧凑，适用于空间受限的精密装置。该型号轴承采用双侧防尘盖（2RZ）设计，有助于减少灰尘、杂质侵入，延长使用寿命。
这类轴承通常承载中等径向负荷和一定轴向负荷，运转平稳且噪音较低。由于尺寸较小，适用于高速旋转场合，常见于小型电机、精密仪器、办公设备或微型传动系统中。材料一般选用高碳铬钢，具备一定的耐磨性和抗腐蚀能力。
选用时需结合具体工况，如负荷、转速及环境条件综合评估。安装和维护过程中应注意保持清洁，避免不当操作影响性能。微型深沟球轴承在工业领域和消费品制造中均有广泛应用，为设备提供可靠支撑。
6
8
6
-
2
R
Z
6：深沟球轴承
8：尺寸系列：超轻 18 系列
6：公称内径代号，内径：6 mm
-2RZ：双面带非接触式钢骨架橡胶密封圈
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
6：
公称内径代号，内径：6 mm
-2RZ：
双面带非接触式钢骨架橡胶密封圈
| 公称型号 | ||
| 按密封形式区分 | 开式 | 686 |
| 按密封形式区分 | 铁盖 | 686ZZ |
| 按密封形式区分 | 非接触式密封 | 686-2RZ |
| 按密封形式区分 | 接触式密封 | 686-2RS |

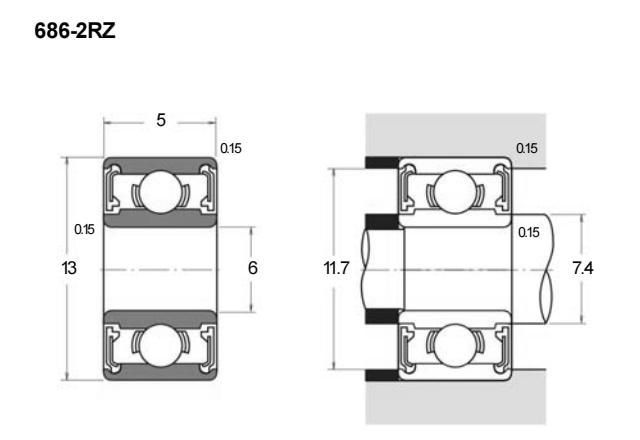

| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 13 |
| 宽度 | B | 3.5 |
| B1 | 5 | |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 1080 |
| 基本额定静载荷 | Cor | 440 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 40000 |
| 脂润滑 | 2RS | 38000 |
| 油润滑 | Open/Z | 50000 |
| 安装尺寸(mm) | ||
| da(min) | 7.2 | |
| db(max) | 7.4 | |
| Da(max) | 11.8 | |
| Db(min) | 11.7 | |
| ra(max) | 0.15 | |
| rb(min) | 0.15 | |
| 重量(g) | ||
| 开式 | 1.91 | |
| 带防尘盖 | 2.69 | |
