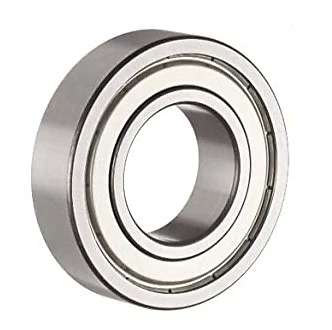

684ZZ轴承
更新日期：
类型：【深沟球轴承 - 微型球轴承】
基本尺寸：内径：4 mm，外径：9 mm，厚度：4 mm。
价格区间：￥1.83 - ￥54.03【详情】
后缀列表：【ZZ：双面带钢质防尘盖】
684ZZ属于深沟球轴承类别下的标准微型球轴承系列，其公称尺寸为内径4毫米、外径9毫米、厚度4毫米。该型号轴承采用双面防尘盖（ZZ后缀）设计，有助于在运行时减少污染物侵入并保留润滑脂，适用于对空间和重量较为敏感的应用场景。
这类轴承通常具备低摩擦和中等转速能力，可支持一定的径向与轴向载荷。由于结构紧凑，常见于小型精密设备中，如微型电机、光学仪器、小型传动系统或模型器械等场合。选用时需结合具体工况条件，综合考虑载荷、转速及环境因素。
其制造材料多为高碳铬钢，并经过适当的热处理，以提升耐磨性和疲劳寿命。实际性能受安装配合、润滑状态及工作条件影响，建议参考制造商提供的技术资料进行选用和维护。
6
8
4
Z
Z
6：深沟球轴承
8：尺寸系列：超轻 18 系列
4：公称内径代号，内径：4 mm
ZZ：双面带钢质防尘盖
6：
深沟球轴承
8：
尺寸系列：超轻 18 系列
4：
公称内径代号，内径：4 mm
ZZ：
双面带钢质防尘盖
| 公称型号 | ||
| 按密封形式区分 | 开式 | 684 |
| 铁盖 | 684ZZ | |
| 非接触式密封 | 684-2RZ | |
| 接触式密封 | 684-2RS | |
| 主要尺寸(mm) | ||
| 内径 | d |
4 |
| 外径 | D |
9 |
| 宽度 | B |
2.5 |
| 高可实测 | B1 | 4 |
| r(min) | 0.15 | |
| r1(min) | 0.15 | |
| 额定载荷(N) | ||
| 基本额定动载荷 | Cr | 640 |
| 基本额定静载荷 | Cor | 225 |
| 极限速度（rpm） | ||
| 脂润滑 | Open/ZZ/2RZ | 53000 |
| 2RS | 27000 | |
| 油润滑 | Open/Z | 63000 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 4.8 |
| db(max) | 5.2 | |
| Da(max) | 8.2 | |
| Db(min) | 8.1 | |
| ra(max) | 0.1 | |
| rb(min) | 0.1 | |
| 重量(g) | ||
| 高可称量 | 开式 | 0.63 |
| 带防尘盖 | 1.01 | |
点击获取3D图
下载中 {{percentComplete}}%
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| HRB 638/4-2Z轴承 微型球轴承 |
HRB | 4.00 X 9.00 X 4.00 | 华东 | 哈尔滨 | 1000 | 2.47 | ￥1.83 | |
| KOYO W684ZZ轴承 深沟球轴承-微型 |
KOYO | 4 X 9 X 4 | 华南 | 4 | 45.21 | ￥38.64 | ||
| NMB 684ZZ轴承 标准微型 |
NMB | 4.00 X 9.00 X 4.00 | 华东 | 35 | 5.94 | ￥4.64 | ||
| NSK 684ZZ轴承 微型球轴承 |
NSK | 4.00 X 9.00 X 4.00 | 华北 | M-马来西亚 | 250 | 5.23 | ￥4.71 | |
| SKF 638/4-2Z轴承 标准型 |
SKF | 4 X 9 X 4 | CALOC常州仓 | 日本 | 662 | 54.03 | ￥43.22 |
